İyi Giriş ÖrneğiBoyut komutu bir kerede yalnızca bir giriş özelliğine izin verir.
ASME Y14.5 ve ISO 14405-1 modlarında geçerli giriş özelliği türleri 1B genişlikler, 2B genişlikler, 3B genişlikler, daireler, silindirler ve kürelerdir.
Boyut komutuyla kullandığınız giriş özellikleri, gerçek yüzeyi iyi temsil etmek için yeterli nokta içermelidir. Standartların davranışını en iyi şekilde taklit etmek için bu noktalar zıt noktalar olmalıdır.
Kesit Boyutları İçin Giriş Özelliklerindeki Sınırlar
Boyut için birçok ISO özelliği operatörleri "kesit boyutları" olarak adlandırılırlar. Örneğin, "(GG) ACS" ve "(LP) ACS (SX)" kesit boyutlarıdır. Kesit boyutları silindirin veya 3B genişliğinin her çapraz kesitinin bir boyuta sahip olduğu yerel boyutlardır. Her uygun sınır için en kötü kesit boyutu bildirilir.
Kesitlerde veri üretimi için bir olasılık daireler ve 2B genişlikler gibi 2B çapraz kesit özelliklerini kullanmaktır. Veriyi kesitlerde üreten diğer olasılık "Varsayılan PC-DMIS Ölçüm Stratejisi" veya "Uyarlamalı Silindir Eş Merkezli Daire Taraması" gibi bir ölçüm stratejisi kullanmaktır. Ölçüm stratejileri hakkında daha fazla bilgi için "PC-DMIS CMM" dokümantasyonundaki "Ölçüm Stratejileriyle Çalışma" konusuna bakın.
Kesit boyutları değerlendirilirken, komut veriyi bu kurallara göre kesitlere bölümler:
Daire özellikleri ve 2B genişlikler için özellik zaten bir çapraz kesit olduğundan komut verileri bölümlere ayırmadan kullanır.

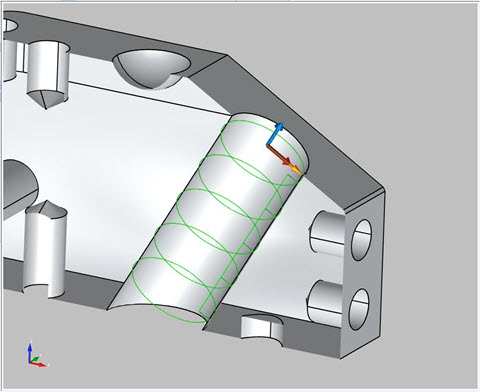

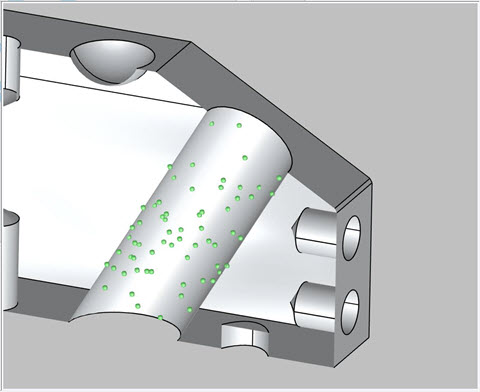

Silindirler için komut veriyi dairesel çapraz kesitlere bölümlemeye çalışır. Veri daireler şeklinde düzenlenmelidir veya komut başarısız olur.
3B genişlikler için komut başarısız olur.
Silindirik veriyi bölümlerken, komut önce noktaları silindirin eksenine yansıtır. Sonra, aynı çapraz kesite ait olarak yansıtılan noktaların kümelerini tanımlar.
