Geometrik Tolerans iletişim kutusunun Nominaller sekmesi konum toleransları için ve boyut toleransına sahip geometrik toleranslar için kullanılabilir.

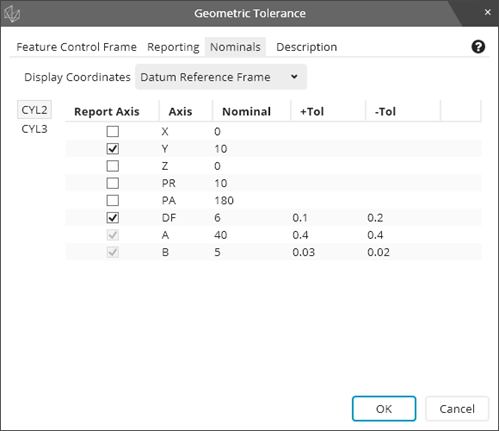

Şunun gibi görünür:
Bu liste nominallerin raporlandığı koordinat sistemini denetler. Gördüğünüz nominalleri değiştirmek için Başlangıç Noktası Başvuru Çerçevesi ve Geçerli Hizalama arasında geçiş yapabilirsiniz.
Tamam veya Oluştur'u tıklattıktan sonra, PC-DMIS, sonuçların raporlandığı koordinat sistemini değiştirir.

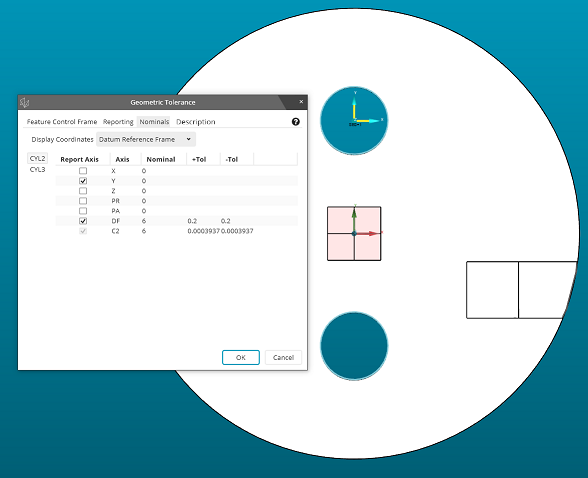

Grafik Görüntüleme penceresinde iki koordinat sistemini şu şekilde görselleştirebilirsiniz:
Yukarıdaki örnek resimde, geçerli hizalama için üçyüzlü parçanın ortasındadır. Başlangıç noktası başvuru çerçevesi koordinat sistemi için üçyüzlü üst delikte gösterilir.
Geometrik Tolerans iletişim kutusunu kullanırken üçyüzlü dinamik olarak güncellenmez. Güncellenen üçyüzlüyü görmek için Oluştur veya Tamam'ı tıklatmanız gerekir.

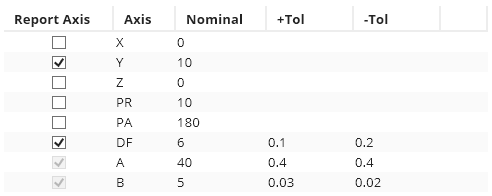

Öğe tablosu şunu yapmanıza izin verir:
Seçilen görüntü koordinatlarında ele alınan özelliklerin nominal konumlarını görüntüleyin.
Ele alınan özelliklerin ve başlangıç noktası özelliklerinin boyut toleranslarını denetleyin.
Rapora hangi eksenlerin ekleneceğini denetleyin.
Soldaki sekmelerle ele alınan hangi özelliğin görüntüleneceğini denetleyebilirsiniz. Her özelliğin şu şekilde tıklatabileceğiniz küçük bir sekmesi bulunur:
Her özelliğin sekmesi ele alınan özelliğin nominal konumunu görüntülemenizi sağlar.
Nominaller tablosunun Rapor Ekseni sütunu ekseni rapora ekleyip eklememeyi belirler. İstenen bilgileri göstermek için onay kutularını işaretleyebilirsiniz.
Nominaller tablosunun Eksen sütunu, raporlamak isteyebileceğiniz eksenlerin adlarını içerir. Bu adlar şu öğeler içindir:
X - Bu, X koordinatı anlamına gelir.
Y - Bu, Y koordinatı anlamına gelir.
Z - Bu, Z koordinatı anlamına gelir.
PR - Bu, kutupsal yarıçap anlamına gelir.
PA - Bu, kutupsal açı anlamına gelir.
DF - Bu, özelliğin (veya boyutun) çapı anlamına gelir.
Yukarıdaki görüntüde gördüğünüz gibi, başlangıç noktası adları da eksen sütunundadır:
Yalnızca boyutun başlangıç noktası özellikleri görünür. Rapor Ekseni onay kutusu bu satırlar için kullanılamaz.
Nominaller tablosunun Nominal sütunu, rapor edilebilir eksenlerin nominal değerlerini ve boyutun başlangıç noktası özelliklerinin nominal boyutlarını içerir.
Nominaller tablosunun +Tol sütunu ele alınan özelliklerin ve boyutun başlangıç noktası özelliklerinin artı boyutta toleranslarını içerir. Artı boyut toleranslarını burada düzenleyebilirsiniz.
Nominaller tablosunun -Tol sütunu ele alınan özelliklerin ve boyutun başlangıç noktası özelliklerinin eksi boyutta toleranslarını içerir. Eksi boyut toleranslarını burada düzenleyebilirsiniz.
Kurulum Seçenekleri iletişim kutusunun Boyut sekmesindeki Eksi Toleranslar Negatif Göster onay kutusun, burada Özellik Denetim Çerçevesi sekmesindekiyle aynısını uygular. Bilgi için "Özellik Denetim Çerçevesi Sekmesi" konusuna bakın.
İşareti kaldırıldığında, eksi toleranslar tipik olarak pozitiftir.
İşaretlendiğinde, eksi toleranslar tipik olarak negatiftir.
