Giriş

İzin Verilen Özellik Türleri

Tolerans Bölgesi Şekilleri

Gerçek Değer ve Ölçülen Değer

Geçerlilik Kuralları

Geçmiş Pratik'le Karşılaştırma

İzin Verilen Değiştiriciler

Açığa Çıkarma Seçenekleri

Rapor

Giriş

Bir diklik özelliği, özelliğin mükemmel 90 derece açıdan bir başlangıç noktasına ne kadar sapabileceğini denetler. Bazen tolerans bölgesinin yönelimini de denetlemek için ikinci bir başlangıç noktası kullanabilirsiniz.

Bu geometrik tolerans için bu üç konu birlikte çalışır:

Bu toleransı değerlendirmek için PC-DMIS ele alınan her özelliği tolere edilen özelliğe dönüştürür. Bunu "Toleranslı Özelliği Çalıştırma" içinde açıklanan şekilde bulabilirsiniz.

PC-DMIS tolere edilen her özelliği ilgili tolerans bölgesi içine optimize eder. Optimizasyon işlemi her başlangıç noktasının uyguladığı kısıtlamalara uyar.

Her tolerans edilen özellik bağımsız olarak optimize edilir.

İzin Verilen Özellik Türleri

Şu özellik türlerini kullanabilirsiniz:
silindirler, koniler, düzlemler, çizgiler, 3B genişlikler ve 2B genişlikler

Bazı özellik türlerinin ele alınan özelliğin yüzey verilerinden farklı bir toleranslı özelliği bulunur. Bunlar, bir teğet düzlem değiştiricisi ile 3B oluşturulan BF çizgileri, silindirler, koniler, 3B genişlikler, 2B genişlikler ve düzlemler içerir. Daha fazla bilgi için bkz. "Toleranslı Özelliği Çalıştırma".

Tolerans Bölgesi Şekilleri

Ele alınan özelliğin bir ekseni varken tolerans bölgesi şekli diyametrik (tolerans bölgesi şekli sembolü) veya düzlemsel (tolerans yok bölgesi şekli sembolü ) olabilir. Bunlar eksenel ele alınan özelliklerdir:

Bu özellik türlerine karşılık gelen özellik komut türleri hakkında bilgi için bkz. "Yüzey Verileri Olan ve Olmayan Özellik Türleri".

Burada, bir diyametrik tolerans bölgesiyle bir silindir üzerindeki bir diklik örneği bulunmaktadır:

Burada, bir düzlemsel tolerans bölgesiyle bir silindir üzerindeki bir diklik örneği bulunmaktadır:

Eksenel ele alınmış özelliklerde düzlemsel tolerans bölgeleri belirtilen bir tolerans bölgesi yönelimi gerektirir. Bunun nedeni bölgeyi düzgün yönlendirmek için özelliğin yeterli bilgilere sahip olmamasıdır. Bu durumlarda, Geometrik Tolerans iletişim kutusundaki Bölge Yönelimi düğmesi görünür olur. Bölge yönelimini değiştirmek için bu düğmeyi kullanma hakkında bilgi için "Özellik Denetim Çerçevesi Sekmesi" konusundaki "Bölge Yönelimi"ne bakın.

Bir tolerans yönelimin X bileşenini denetlerse tolerans bölgesi yüzey normali vektörü X olmalıdır.

Ele alınan özellik bir düzlem, yüzey çizgisi, 3B genişliği veya 2B genişliği ise tolerans bölgesi şekli her zaman düzlemseldir. Nominal yüzeye veya yüzeylere paralel yönlendirilir.

Birden fazla ele alınan özelliğiniz olabilir, ancak bu özelliklerin tümü aynı türde olmalıdır.

Gerçek Değer ve Ölçülen Değer

Gerçek Değer:
Bu, gerçek toleranslı özelliği içeren en küçük tolerans bölgesinin boyutudur. Bölge nominal olarak gerçek başlangıç noktasına veya başlangıç noktalarına yönlendirilir.

Ölçülen Değer:
Bu, ölçülen toleranslı özelliği içeren en küçük tolerans bölgesinin boyutudur. Bölge nominal olarak ölçülen başlangıç noktasına veya başlangıç noktalarına yönlendirilir.

Şu diklik özelliğine sahip olduğunuzu farz edin:

Yukarıdaki özellik için gerçek değer şunun gibi görünür:

Yukarıdaki görüntüde, gerçek parça yüzeyi kesintisiz çizgi, gerçek başlangıç noktası kesikli çizgine sahiptir ve gerçek tolerans edilen özelliği içeren en küçük tolerans bölgesi gölgeli alanda gösterilir. Tolerans bölgesi gerçek başlangıç noktasına tam olarak diktir.

Son olarak, ölçülen değer (VARSAYILAN başlangıç noktası matematiği ile) şu şekilde gösterilir:

Yukarıdaki görüntüde, ölçülen tolerans bölgesi ölçülen başlangıç noktasına tam olarak diktir. Bu durumda, ölçülen noktalar yeterince yoğun şekilde ölçülmemiş olduğundan ölçülen değer gerçek değerden daha küçüktür.

Geçerlilik Kuralları

Ele alınan özellik veya özellikler birincil başlangıç noktasına nominal olarak dik olmalıdır.

Bu nedenle tüm giriş özellikleri (ele alınan ve başlangıç noktası) doğru belirtilen nominal değerlere sahip olmalıdır. Bu, tolerans bölgesinin başlangıç noktası özelliklerine göre düzgün yönlenmesini sağlar. Bu ayrıca geometrik tolerans komutunun düzgün şekilde optimize edilebilir serbestlik derecesini tanımlamayı sağlar.

Eksenel özelliklerde düzlemsel bir bölge için başlangıç noktası başvuru çerçevesinin tolerans bölgesi yönelimini tam olarak kısıtlaması gerekir. Düzlemsel tolerans bölgesinin yüzey normali ele alınan her özelliğin eksen vektörüne dik olmadı gerekir.

Geçmiş Pratik'le Karşılaştırma

PC-DMIS sürüm 2020 R2 ve üstünde başlangıç noktaları üzerindeki malzeme değiştiricilerine artık izin verilmez.

İzin Verilen Değiştiriciler

Ele alınan özellik bir silindir veya genişlik olduğuna, diklik maksimum malzeme değiştiricisinin özelliğin maksimum malzeme koşulunda (MMC) olduğunu göstermesine izin verir. Alternatif olarak, en az bir malzeme değiştiricisinin özelliğin en az malzeme koşulunda (LMC) olduğunu göstermesine izin verir. Yani, ilgili olmayan eşleme zarfı boyutu (veya LMC için ilgili olmayan minimum malzeme zarfı) MMC (veya LMC) değerinden sapar, ek tolerans veya "bonus" tolerans özellik denetim çerçevesindeki toleransa eklenir, bir toplam tolerans sağlanır. Bu bonus tolerans hakkında daha fazla bilgi için bkz. "Boyutu Geometrik Tolerans Komutuyla Değerlendirme".

Bir silindirik deliğin burada gösterildiği gibi MMC'de 0.002'lik bir diklik toleransı olduğunu farz edin:

Boyut toleransı 0.675 artı veya eksi 0.025'tir, yani kabul edilebilir boyutlar 0.650 ila 0.700 arasıdır. Maksimum malzeme koşulu 0.650'dir. İlgili olmayan ölçülen eşleme zarfı boyutu 0.661 ise bonus tolerans 0.011'dir ve toplam tolerans 0.013'tür.

Ele alınan özellik bir Otomatik özellik silindiri olduğundan, burada gösterildiği gibi yansıtılan-bölge değiştiricisi kullanabilirsiniz:

Bu, "Toleranslı Özelliği Çalıştırma" içinde açıklandığı gibi ölçülen özellik eksenini yansıtır (ekstrapolasyon yapar).

Ele alınan özellik yüzey verisiyle bir düzlem olduğunda, burada gösterildiği gibi bir tanjant-düzlem değiştiricisi kullanabilirsiniz:

Bu, "Toleranslı Özelliği Çalıştırma" içinde açıklandığı gibi toleranslı özelliği gerçek yüzeye mükemmel-formda düzlem tanjantı yapar.

Açığa Çıkarma Seçenekleri

Ele alınan özelliğin yüzey verileri varken ve tolere edilen özellik ele alınan özelliğin yüzey verisinden (koniler, silindirler ve genişlikler) farklıyken, özellik matematik türü ele alınan özelliğin yüzey verilerinden toleranslı özelliği nasıl hesaplayacağını denetler. Bilgi için bkz. "Toleranslı Özelliği Çalıştırma".

En az bir başlangıç noktası özelliğinin yüzey verileri varken başlangıç noktası özelliklerinin yüzey verilerinden başlangıç noktası matematiği türü ölçülen başlangıç noktalarının nasıl hesaplanacağını denetler. Daha fazla bilgi için bkz. "PC-DMIS Başlangıç Noktalarını Nasıl Çözer ve Kullanır".

Rapor

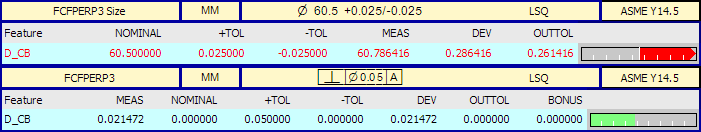

Burada bir diklik toleransı için bir örnek rapor bulunmaktadır. Silindirin boyut toleransı üst etikettedir ve diyametrik-bölge dikliği alt etikette bulunur.
