2B Yarıçap Ölçüm'e Genel Bakış

2B Yarıçap Ölçüsü işlevi, bir nokta bulutu veya ağ kesiti üzerinde yarıçapları ölçmek için kullanabileceğiniz bir hızlı kontrol aracıdır.

2B Slayt Gösterisi görünümündeki bir kesit üzerinde grafik olarak bir 2B Yarıçap Ölçüsü oluşturabilirsiniz.

2B Yarıçap Ölçüsünü grafik olarak oluşturmak için aşağıdakileri yapın:

1. Kesitleri oluşturduktan sonra, Ağ, Nokta Bulutu veya Hızlı Bulut araç çubuğundan (Görünüm | Araç Çubukları), Kesit Slayt Gösterisi düğmesini () tıklatarak kesitleri 2B görünümde görüntüleyin. Ayrıntılar için, "Çapraz Kesit Çoklu Kesitlerini Gösterme ve Gizleme" konusunun "Çapraz Kesit Slayt Gösterisi" bölümüne bakın.

2. ÜstKarakter tuşunu basılı tutun ve nominal, ölçülen ve sapma değerlerini pencere öğesinde görmek fare imlecini yarıçapın üzerine getirin.

3. Yarıçapı seçmek için sol düğmeyi tıklatın. Pencere öğesi iletişim kutusundan yarıçap ölçüsünü oluşturabilir veya iptal edebilirsiniz.

2B Yarıçapı hesaplamak için yazılım varsayılan olarak bir En Küçük Kare En Uygun algoritması kullanır. Etkin toleranslar Boyut Renkleri Çubuğunda ayarlanır. Yarıçap ölçüsü grafiği, Boyut Renkleri Çubuğundan sapmasına karşılık gelen rengi kullanır. Boyut renk ölçeğini düzenleme hakkında ayrıntılı bilgi için, PC-DMIS Çekirdek dokümantasyonunda "Boyut Renklerini Düzenleme" konusuna bakın.

Ölçünün toleranslarını Düzen penceresinden değiştirebilirsiniz ya da F9 tuşuna basarak 2B Yarıçap Ölçüsü iletişim kutusunu görüntüleyebilirsiniz.

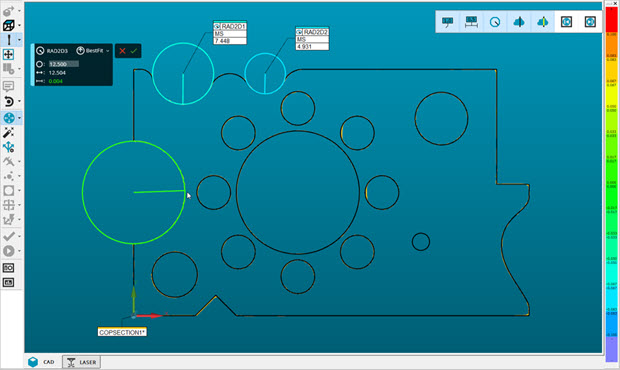

2B Yarıçap Ölçüsü Örnekleri

Varsayılan olarak PC-DMIS 2B Yarıçap Ölçüsünü otomatik olarak rapora dahil eder.

2B Yarıçap Ölçüsü raporu örneği

2B Yarıçap Ölçüsü iletişim kutusunun Etiket/Raporlama sekmesinden 2B Yarıçap Ölçüsünün raporda gösterilmesini kapatabilirsiniz. Ayrıntılı bilgi için bkz. "2B Yarıçap Ölçüsü İletişim Kutusu".

Daha fazla bilgi için:

2B Yarıçap Ölçüm İletişim Kutusu

2B Yarıçap Ölçüm Oluşturma
