2B Yarıçap Ölçüm Oluşturma

Kesit ile bir 2B Yarıçap Ölçüsü oluşturmak için:

1. Çapraz kesit oluştur.

• Nokta bulutu kesiti oluşturma hakkında ayrıntılı bilgi için bkz. "KESİT".

• Ağ kesiti oluşturma hakkında ayrıntılı bilgi için bkz. "Ağ KESİTİ Operatörü".

2. Kesiti 2B görünümde görüntülemek için Nokta Bulutu araç çubuğundan (Görünüm | Araç Çubukları | Nokta Bulutu) Kesit Slayt Gösterisi düğmesini () seçin.

3. ÜstKarakter tuşunu basılı tutun ve istenen yarıçapın üzerine gelin. Bir pencere öğesi görünür. Pencere öğesi yarıçapın nominal, ölçülen ve sapma değerlerini gösterir.



Yarıçapın nominal, ölçülen ve sapma değerlerini gösteren 2B Yarıçap Ölçüsü pencere öğesi.

4. Yarıçapı seçmek için tıklatın. Bir pencere öğesi iletişim kutusu görünür.



A - 2B Yarıçap Ölçüsü Kimliği

B - Yarıçap nominal değeri

C - Yarıçapı hesaplamak için kullanılan algoritma

D - İptal Düğümesi

E - Oluştur Düğmesi

F - Widget iletişim kutusunu taşımak için tutacağı kullanın

G - Yarıçap sapma değeri

H - Yarıçap ölçülen değeri

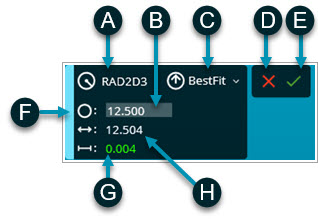

2B Yarıçap Ölçüsü pencere öğesi iletişim kutusu

Pencere öğesi iletişim kutusundan şunları yapabilirsiniz:

• 2B Yarıçap Ölçüsü kimliğini (A) ve nominal değeri (B) değiştirin.

• Listeden (C) yazılımın yarıçapı hesaplamak için kullandığı algoritmayı seçin.

• Yarıçap ölçüsünü oluşturmak için Oluştur düğmesini (E) tıklatın veya yarıçap ölçüsünü oluşturmadan widget iletişim kutusunu kapatmak için İptal düğmesini (D) tıklatın.

• Widget'ı yeniden konumlandırın. Bunu yapmak için widget'ın (F) sol tarafındaki tutacağı işaretleyin. Widget'ı yeniden konumlandırmak için Grafik Görüntüleme penceresinde tıklatın ve sürükleyin.

5. 2B Yarıçap Ölçüsünü oluşturduğunuzda, PC-DMIS Düzen penceresinde ilişkili komutunu oluşturur. Gerekiyorsa ek yarıçap ölçüleri oluşturabilirsiniz.

Yarıçap ayarlarını değiştirmek için:

• Doğrudan Düzen penceresinde düzenleyin.

• Düzen penceresinde yarıçap ölçüsü komutunu tıklatın ve sonra değişiklik yapmak üzere 2B Yarıçap Ölçüsü iletişim kutusunu açmak için F9 tuşuna basın.

2B Yarıçap Ölçüsü Nasıl Hesaplanır

• Kesit hem nominal (siyah çoklu çizgi) hem de ölçülen (sarı çoklu çizgi) verileri içerdiğinde:

Nominal 2B Yarıçapı Hesaplama

İlk seçilen ölçülen noktadan başlayarak, nominal yarıçap en yakın siyah çoklu çizgi üzerinde bulunur. Yazılım, standart sapmadan en çok 0.005 mm mesafedeki tüm nominal noktaları kullanarak en küçük kare en uygun daire için nominal (kuramsal) yarıçapı hesaplar.

Ölçülen 2B Yarıçapı Hesaplama

Yazılım, sarı çoklu çizgi üzerinde nominal noktalarla ilişkilendirilmiş gerçek noktaları kullanarak bir en küçük kare en uygun daire hesaplar.

• Kesit sadece nominal verileri (siyah çoklu çizgi) içerdiğinde:

İlk seçilen ölçülen nominal başlayarak, yazılım yarıçapı en yakın siyah çoklu çizgi üzerinde bulur. Yazılım, standart sapmadan en çok 0.005 mm mesafedeki tüm nominal noktaları kullanarak en küçük kare en uygun daire için nominal (kuramsal) yarıçapı hesaplar.

• Kesit sadece ölçülen verileri (sarı çoklu çizgi) içerdiğinde:

İlk seçilen ölçülen noktadan başlayarak, yazılım bir en küçük kare en uygun daire için yarıçapı hesaplar. Yazılım, yarıçapa ait başka ek segment varsa bulmak için, yazılım standart sapmadan en çok 0.050 mm mesafedeki ve 0.25 mm arama mesafesi içindeki ölçülen noktaları kullanır.
