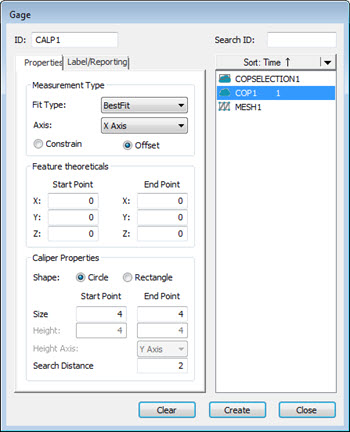

Ölçü iletişim kutusu - Özellikler sekmesi

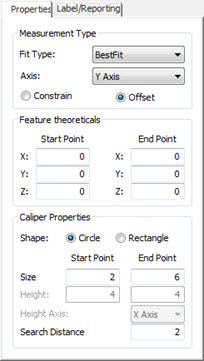

Ölçü iletişim kutusunun Özellikler sekmesi şu kısımlara sahiptir:

Ölçüm Türü

Uygunluk Türü: Şu seçenekleri görüntülemek için açılır oku tıklatın:

MaksUygun: Bu, varsayılan ayardır. Uç boyutunu ve arama mesafesini kullanma, kumpas uç noktaları seçili yüzeylerde yüksek noktalarda durur. Kumpas ekseni boyunca bir arama mesafesi ilgili noktaları belirlemek için kullanılır.

EnUygun: En uygun en az kare uygunluğu, kumpas uç boyutuna ve arama mesafesine düşen tüm veri noktalarına uygulanır. Sonuçtaki en uygun noktalar kumpas uzunluğunu belirlemekte kullanılır. Tarama verileri "gürültü" içeriyorsa bu alternatif yöntem kullanılabilir, ancak nokta bulutu veya ağ içinde kumpasla sonuçlanır.

Eksen: Kumpas X, Y veya Z ekseni boyunca oluşturulabilir. Alınan ilk yüzeye dik oluşturmak için Paralel'i seçin. Kısıtlamaları uygulamak için Hiçbiri'ni seçin (iki nokta arasında 3B mesafe).

Kısıtla: Seçili eksen boyunca iki uç noktası tam olarak birbirinin zıt yapmak için bu seçeneği seçin.

Ofset: Bu seçeneği, iki uç noktasının konumda birbirinden ofsetlenmesine izin vermek için seçin. Ölçülen uzunluk seçili eksen boyunca kalır.

Özellik teorikleri

Başlangıç Noktası: Bu seçenek, Kumpasın başladığı XYZ koordinatı konumudur.

Bitiş Noktası: Bu seçenek, Kumpasın durduğu XYZ koordinatı konumudur.

Kumpas Özellikleri

Şekil: Daire (varsayılan) veya Dikdörtgen gibi uygun uç şeklini seçin. Dikdörtgeni seçerseniz, Yükseklik ve Yükseklik Ekseni seçenekleri etkinleştirilir.

Dikdörtgen seçeneği yalnızca Ölçüm Türü bölümünden X Ekseni, Y Ekseni veya Z Ekseni seçeneğini seçtiğinizde etkinleştirilir. Paralel veya Hiçbiri'ni seçerseniz, Dikdörtgen seçeneği devre dışı bırakılır.

Boyut / Genişlik: Kaliper farklı boyutta başlangıç ve bitiş uçlarına sahip olabilir. Daire ucu için Boyut Başlangıç Noktası ve Bitiş Noktası değerlerini veya bir dikdörtgen ucu için Genişlik Başlangıç Noktası ve Bitiş Noktası değerlerini girin. Mesafe hesaplanır, uç kumpasın yapacağı yolla yüksek noktada durur.

Yükseklik: Bu değerler bir dikdörtgen ucunun Başlangıç Noktası ve Bitiş Noktası yüksekliğini tanımlar. Yükseklik boyutu seçili eksen boyunca çalışır. Bu seçenek, yalnızca dikdörtgen kaliperler için etkindir.

Yükseklik Ekseni: Dikdörtgenin dönüşünü denetlemek için kullanılan ekseni ayarlamak için listeden seçeneği seçin. Bu seçenek, yalnızca dikdörtgen kaliperler için etkindir.

Arama Mesafesi: Bu değer alınan noktanın bir kenarında nominalden uzunluğu tanımlar. Kumpas ucu şekli boyunca arama mesafesi bir silindirik bölgeyi oluşturur. Bu bölge içindeki tüm veriler kumpas yüksek noktasını belirlemek için değerlendirilir.

Ayrıntılar için "Kaliper Oluşturma" konusuna bakın.

Ölçü iletişim kutusu - Etiket/Rapor sekmesi

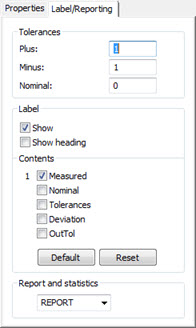

Ölçü iletişim kutusunun Etiket/Rapor sekmesi şu kısımlara sahiptir:

Tolerans bölümü

Varsayılan Kumpas toleransları Boyut Rengi ölçeğiyle tanımlanır. Ayrıntılar için PC-DMIS Çekirdek dokümantasyonundaki "Boyut Renklerini Düzenleme" konusuna bakın.

Toleranslar bölümü, Kumpas uzunluğu için artı ve eksi toleransları yazmanıza izin verir.

Artı, eksi ve nominal toleransları girmek için:

1. Artı tolerans değerini Artı kutucuğuna girin.

2. Eksi kutusunda eksi tolerans değerini yazın.

CAD modeli kullanılırsa nominal (kuramsal) kumpas uzunluğu CAD'den belirlenir. Hiç CAD modeli kullanılırsa nominal ilk ölçülen değerle değer güncellenir. Nominal değer düzenlenebilir.

Etiket bölümü

Göster onay kutusu: Bu onay kutusu seçildiğinde, Kumpas etiketi ve grafik Grafik Görüntüleme penceresinde görüntülenir.

Başlığı göster onay kutusu: Kumpas etiketinde satır ve sütun başlıklarının görüntülenmesini açar veya kapatır. Bu onay kutusu seçildiğinde, etiketin satır ve sütun başlıkları görüntülenir.

İçerikler alanı

Aşağıdaki onay kutularını seçme sıranız bunların etikette hangi sırada görüneceğini tanımlar. Seçili her öğenin solunda sıra numarası görünür. Bir onay kutusunun işaretini kaldırdığınızda, yazılım kalan seçili onay kutularının sıra numaralarını uygun şekilde yeniden sıralar.

Ölçülen onay kutusu: Bu onay kutusu seçildiğinde, ölçülen veriler etikette görüntülenir.

Nominal onay kutusu: Bu onay kutusu seçildiğinde, nominal veriler etikette görüntülenir.

Tolerans onay kutusu: Bu onay kutusu seçildiğinde, tolerans verileri etikette görüntülenir.

Sapma onay kutusu: Bu onay kutusu seçildiğinde, ölçülen ve nominal değerler arasındaki sapma verileri etikette görüntülenir.

TolDışı onay kutusu: Bu onay kutusu seçildiğinde, tolerans dışı verileri etikette görüntülenir.

Varsayılan düğmesi: Varsayılan olarak onay kutularının geçerli seçimini tıklatın.

Sıfırla düğmesi: İçerikler alanındaki tüm onay kutularını temizlemek için tıklatın. Yazılım ardından bölümü otomatik ayar yapılandırmasına sıfırlayarak ölçülen değeri gösterir.

Rapor ve İstatistikler bölümü

Bu kısımdan, çıkış sonuçlarını denetlemek için seçenekleri kullanabilirsiniz:

İSTATİSTİKLER – çıkışı istatistik dosyalarına gönderir

RAPOR – çıkışı inceleme raporuna gönderir

HER İKİSİ – çıkışı hem inceleme raporuna hem de istatistik dosyalarına gönderir

HİÇBİRİ – çıkışı hiçbir yere göndermez

PC-DMIS komutu yürüttüğünde, sonuçlar belirtilen çıkışa gönderilir.

İstatistikler veya Her İkisi'ni de seçerseniz, sonuçları istatistikler dosyasına göndermek için Düzen penceresinde kendisinden önce gelen STATS/ON komutu bulunmalıdır.

Metin biçiminde çıkışta görünen öğeler ölçüm yordamınızda boyut biçimi komutuyla tanımlanır. Ayrıntılar için PC-DMIS Çekirdek dokümantasyonundaki "Boyut Biçimi" konusuna bakın.
