Çap - Bu kutudaki değer koninin çapını tanımlar.
Uzunluk - Bu kutudaki değer koninin ekseninin uzunluğunu (yükseklik) sağlar. Uzunluk parametresi yalnızca nominal olarak geçerlidir. PC-DMIS, gerçek bir uzunluk ölçümü gerçekleştirmez.
İç/Dış - Bu parametre koninin bir iç koni (delik) veya dış koni (mil). olduğunu tanımlar
Diğer çoğu lazer Otomatik özelliklerinin aksine, Prob Araç Kutusu'nun Lazer Tarama Özellikleri sekmesindeki Aşırı Tarama değeri için negatif değerler kullanmanız gerekir.
Bu, koni ekseninde konik bölge boyunca ölçüm yapmayı sınırlar.
Derinlik - Bu parametre koninin dış çapına (dış koniler) veya koninin orta eksenine (iç koniler) göreli olarak lazer odak noktasının konumunu denetler. Bu, lazeri koni yüzeyine ne kadar uzak veya yakın olduğunu belirterek lazer şeritlerinin koni yüzeyine nasıl düşeceğini denetlemenizi sağlar. 0 (sıfır) derinliği, bu özelliğin yüzey düzlemi yüksekliğinde, yüzey düzleminden mümkün olan en düşük derinlikteki veriler kullanılarak hesaplanmasına neden olur. Başka bir değerin derinliği, yazılımın hesaplamayı o derinlikte yapmasına neden olur.
Merkez Ofset - Bu değer, milin koni kısmının merkezini tanımlar.
Arama Uzunluğu - Bu değer, koni kısmının uzunluğunu tanımlar.
Derinlik, hiçbir çıkıntı kenarı bulunmayan bir düzlem özelliği için varsayılan olarak sıfırdır. Parçanızın çiziminden dolayı özel gereksinimler mevcutsa, bunu yalnızca farklı bir değerle değiştirmelisiniz. Aksi halde, PC-DMIS belirtilen derinlikte başarısız bir şekilde noktaları bulmaya çalışır. Bu, özellik çıkarma modülünden bir özellik hesaplama hatasıyla sonuçlanır.

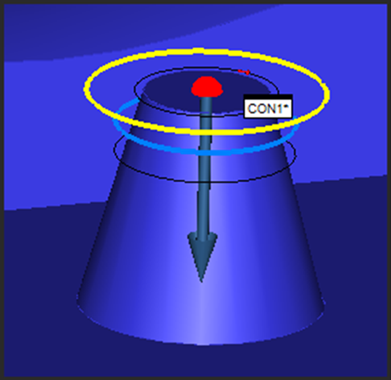

Grafik Görüntüleme penceresinde örnek harici koni gösterimi:
Çap (üst siyah daire)
Uzunluk (alt siyah daire)
Derinlik (mavi daire)
Merkez Nokta (sarı daire)

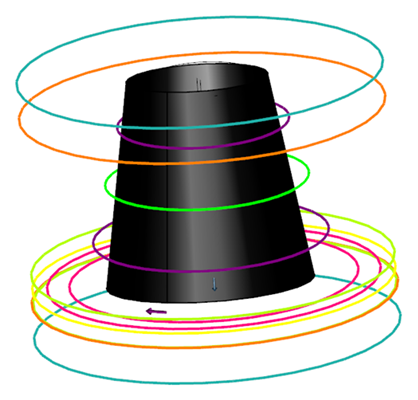

Grafik Görüntüleme penceresinde örnek harici mil koni gösterimi:
Arama Uzunluğu (mor daireler)
Merkez Ofset (küf yeşili dairesi)
Nokta Segregasyonu (turuncu daireler)
Merkez Nokta (sarı daire)
Kırpma Düzlemi (açık yeşil daire)
Aşırı Tarama (deniz yeşili daireler)
Halka Şeridi (pembe daireler)
