Bir kesitle IGES türünü kullanarak EXPORT COPOPER'i seçerseniz, PC-DMIS seçilen kesitleri IGES Tür 126 kullanarak bir B-spline olarak verir.

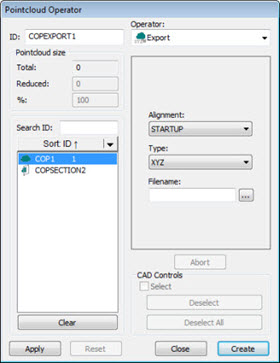

Nokta Bulutu Operatörü iletişim kutusu - Nokta Bulutu Verme Operatörü
Nokta Bulutu Verme işlemi bir COP veya operatör komutundaki verileri belirtilen biçimde harici bir dosyaya verir. Bu işlemin iletişim kutusu, Nokta Bulutu ALMA operatör komutuna benzer.
Nokta Bulutu VER işlemini bir nokta bulutuna uygulamak için Nokta Bulutu araç çubuğunda XYZ (
), IGS (
) veya PSL (
) öğesini tıklatın. Ayrıca bir menü seçeneği de seçebilirsiniz Dosya | Ver | Nokta Bulutu. Yazılım Nokta Bulutu Verilerini Ver iletişim kutusunu açar.

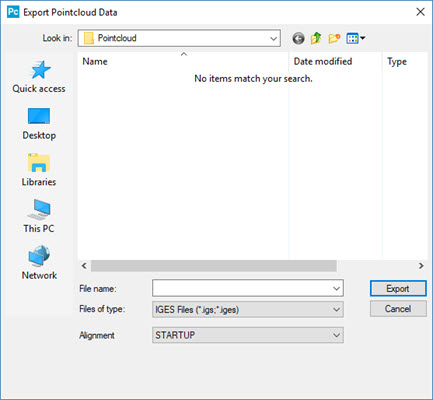

Nokta Bulutu Verisi Ver iletişim kutusu
Nokta Bulutu VER operatörü şu seçenekleri kullanır:
Dosya adı - Bu seçenek, verme dosyasının adını belirtir.
Dosya türü - Bu seçenek verme işlemi için veri biçimini belirtir. XYZ, IGES veya PSL (Polyworks) olabilir.
XYZ dosya türlerini verirken kullanılacak ayırıcı karakteri tanımlayabilirsiniz. Ayrıntılı bilgi için, PC-DMIS Ayarlar Düzenleyicisi dokümantasyonunda "PointcloudOperator" bölümündeki "ExportXYZSeparator" başlığına bakın.
Hizalama - Bu seçenek verileri verirken dahil edilecek hizalama türünü gösterir.
Düzen penceresine bir COP/OPER,EXPORT komutu girmek için Oluştur'u tıklatın.
Örnek:
COPEXPORT1=COP/OPER,EXPORT,FORMAT=IGES,FILENAME=D:/Dataout.IGS,SIZE=1623201
REF,COP1,,
FORMAT komutunda veri biçimi türünü ve FILENAME komutunda çıkış dosyası adı ve yolunu belirtin ve sonra verileri tutan COP komutunu gösterin. COP komutuna bir filtre uyguladıysanız, verme işlemi için orijinal COP komutu yerine COPFILTER komutuna başvuruda bulunmalısınız.
Örneğin, REF, COPFILTER1, yerine REF, COP1. Bu, verilen dosyanın filtre kümesini yansıtmasını sağlar.
COPEXPORT2=COP/OPER,EXPORT,FORMAT=IGES,FILENAME=D:/Dataout.IGS,SIZE=0
REF,COPFILTER1,,
Tek bir işlemle vermek için komut listesinde birden fazla komut seçmek de mümkündür:
Birden fazla komut seçili durumdaki Nokta Bulutu Operatörü iletişim kutusu
Bu durumda, PC-DMIS komutu Düzenle penceresine ekler.
Örnek:
COPEXPORT1=COP/OPER,EXPORT,FORMAT=XYZ,FILENAME=D:/Dataout.XYZ,SIZE=1246
REF,COPSECTION1,COPSECTION2,COPSECTION3,COPSECTION4,,
