Nokta Bulutu ALMA

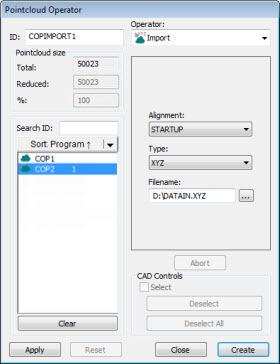

Nokta Bulutu Operatörü iletişim kutusu - Nokta Bulutu Alma Operatörü

Nokta Bulutu ALMA işlemi, harici bir dosyadaki verileri belirtilen biçimde bir COP komutuna alır. Bu işlemin iletişim kutusu Nokta Bulutu EXPORT işleminin iletişim kutusuna benzer.

Nokta Bulutu AL işlemini bir nokta bulutuna uygulamak için Nokta Bulutu araç çubuğunda XYZ ( ), PSL ( ), STL () veya NSD () öğesini tıklatın. Dosya | Al | Nokta Bulutu menüsünde de bir menü seçeneği seçebilirsiniz. Yazılım Nokta Bulutu Verilerini Al iletişim kutusunu açar.

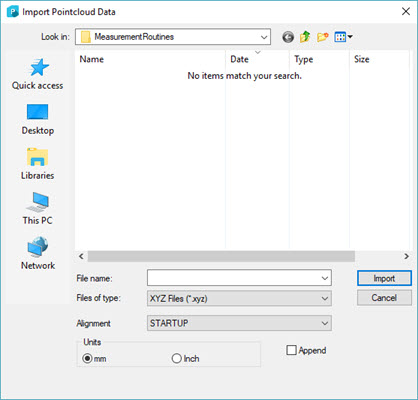

Nokta Bulutu Verisi Al iletişim kutusu

Nokta bulutu veri dosyasına gidin ve Al'ı tıklatın.

1. Düzen penceresinde, yeni verileri eklemek istediğiniz COP'yi seçin.

2. Yukarıda anlatıldığı gibi menüden veya araç çubuğundan Al seçeneğini tıklatın.

3. Nokta Bulutu Verilerini Al iletişim kutusunda, yeni COP verilerini varolan COP verilerine eklemek istiyorsanız Sona ekle onay kutusunu işaretleyin.

4. Al'ı tıklatın.

Nokta Bulutu AL operatörü şu seçenekleri kullanır:

Hizalama - Bu seçenek, alırken eklenecek hizalama türünü gösterir.

Tür - Bu seçenek, verilerin alınacağı biçimin türünü belirtir. PC-DMIS XYZ, PSL (Polyworks), STL ve NSD (3DReshaper ) dosya türlerini destekler.

Dosya Adı - Bu seçenek, alma dosyasının adını belirtir.

Birimler - Bu seçeneği, alınan COP verisinin birimlerini seçmek için kullanın.

Ekle - Alınan verileri varolan COP verilerinin sonuna eklemek için bu onay kutusunu seçin. Bu seçeneği seçmezseniz, PC-DMIS Düzen penceresinde geçerli imleç konumundan sonra bulduğu ilk COP'yi boşaltılır ve yerine alınan COP verileri koyar.

Düzen penceresine bir COP/OPER,IMPORT komutu girmek için Oluştur'u tıklatın.
