Döner tablanızı ayarlamak için:
PC-DMIS programını başlatın.
Yeni bir ölçüm yordamı oluşturun. Sorunların hatalarını ayıklamaya yardımcı olmak için makinenizle aynı Ölçü Birimlerine (INÇ veya MM) sahip olması gerekir, ancak bu zorunlu değildir.
Ayarlar araç çubuğundaki listeden ilgili makineyi seçin.
Kalibrasyon için yol oluştururken, döner tabla yapılandırması oluştururken ya da genel ölçüm yordamları oluştururken Ayarlar araç çubuğundan doğru makineyi seçmeniz gerekir.
Döner Tabla Ayarı iletişim kutusunu açmak için İşlem | Kalibre Et/Düzenle | Döner Tabla öğesini seçin.
Döner Tabla Ayarı iletişim kutusuna Düzen | Tercihler | Döner Tabla Ayarı menü seçeneğinden de erişebilirsiniz.

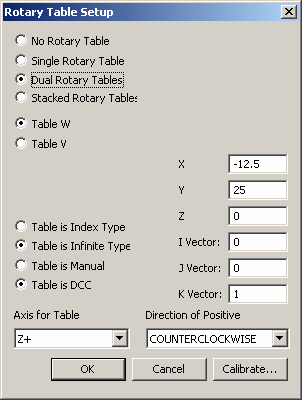

Döner Tabla Ayarı iletişim kutusu
İletişim kutusunun sol üst kısmından döner tabla yapılandırmasının türünü seçin:
Döner Tabla Yok - Bir döner tabla kullanılmıyor.
Tekli Döner Tabla - Tek bir döner tabla kullanılmaktadır.
Çift Döner Tabla - İki döner tabla (yığınlanması gerekmez) kullanılmaktadır.
Çoklu Döner Tablalar - İki çoklu döner tabla kullanılmaktadır.
Çiftli ve Çoklu Döner Tabla yapılandırmaları için ve Tabla W ya da Tabla V seçeneğini seçerseniz, her bir tabla için parametreleri belirtmeniz gerekir. Her tabla için ayarlar bağımsızdır.
Her bir döner tabla için, Tabla Dizin Türüdür veya Tabla Sonsuz Türdür seçeneğini belirleyin.
Her bir döner tabla için, Tabla Manueldir veya Tabla DCC'dir seçeneğini belirleyin.
Her bir döner tabla için, açılır liste kutusundan Tabla için Eksen öğesini seçin. Tablanın normal vektörünü seçin. Artı Dönme Yönünü tanımladığınızda yazılım bu ekseni kullanır.
XYZ değerlerini güncellemeden önce Tabla için Ekseni belirtin.
XYZ kutularındaki tabla merkezinin nominal konumunu girin. Bu değeri "makine koordinatlarında", hiçbir etkin takım ve çalışma ofseti olmadan girmelisiniz.
IJK vektörü değerlerini doğrudan güncellemeyin.
Pozitif Dönüş Yönü açılır kutusundan CLOCKWISE veya COUNTERCLOCKWISE seçeneklerini belirleyin. CNC makinelerinin, tabla ekseni vektörü ile dönüş yönü arasında soldan bir ilişkisi olabilir. Dönüş yönü, biri Tabla Vektörü Ekseni'ne doğru "aşağı" bakarken tablanın nasıl döndüğünü tanımlar.
XYZ Merkezi kutularındaki tabla merkezinin nominal konumunu girin. Bu değeri "makine koordinatlarında", hiçbir etkin takım ve çalışma ofseti olmadan girmelisiniz.
IJK Vektörü kutularına tablanın normal vektörünü girin.
İş ofsetlerinin, döner tabla kalibrasyonu için etkili olması beklenmez.
