Döner tablanızı kalibre etmek için:
Yeni bir boş PC-DMIS ölçüm yordamı oluşturun.
Çiftli veya Çoklu Döner Tablaları kalibre ediyorsanız, Döner Tabla Ayarı iletişim kutusunda Kalibre Et düğmesini tıklatmadan önce Tabla W ya da Tabla V öğesini seçin. Her iki tabla için fiziksel eksenler sıfıra ayarlanmalıdır. Her iki tabla için aşağıdaki adımların tümünü tamamlamanız gerekir.
Döner Tabla Ayarı iletişim kutusunda, Sonsuz Döner Tablayı Kalibre Et iletişim kutusunu açmak için Kalibre Et düğmesini tıklatın:

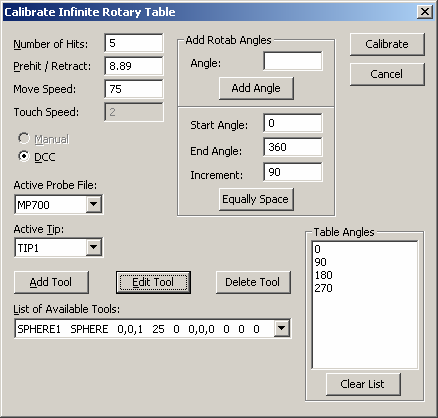

Sonsuz Döner Tablayı Kalibre Et iletişim kutusu
Kalibrasyon süreci için problama parametrelerini belirleyin. Kalifikasyon aleti üzerinde alınacak Vuruş Sayısı. Önvuruş/Geri Çek değeri, vuruşun alınmasından önce ve sonra probun hareket edeceği vuruş konumundan mesafeyi belirler. Hareket Hızı değeri, probun maksimum hızının bir yüzdesidir.
Kalibrasyon için kullanılacak Etkin Prob Dosyasını ve Etkin Ucu seçin.
Yeni bir kalibrasyon takımı eklemek için Takım Ekle veya varolan bir kalibrasyon takımını değiştirmek için Takımı Düzenle'yi tıklatın. Daha fazla bilgi için PC-DMIS Çekirdek dokümantasyonunun "Donanımı Tanımlama" bölümündeki "Takım Ekleme" konusuna bakın. Takımın konumu makine koordinatlarında döner tabla üzerinde sıfır derecedir. Takımın konumunu belirlemek için, probu probun "en üst" konumunun yakınına kadar yürütün, sayaçları okuyun ve sonra eksenlerden birine prob yarıçapını ekleyin veya çıkarın. Son adım probun tablaya göre yönelimine bağlıdır.
Tek bir Döner Tabla açısı eklemek için, Açı kutusuna yeni açı değerini yazın ve sonra Açı Ekle düğmesini tıklatın. Bu sayede, belirlenen açı Tabla Açıları listesine ekler.
Birden fazla Döner Tabla açısı eklemek için, karşılık gelen değerleri Başlangıç Açısı, Bitiş Açısı ve Artış kutularına yazın. Yeni Döner Tabla açılarını Tabla Açıları listesine eklemek için Eşit Aralık Ver'i tıklatın. Sonra, başlangıç açısıyla başlayın ve bitiş açısına kadar artırın.
Kalibre Et düğmesini tıklatın; yazılımın döner tablayı kalibre etmek için kullandığı komutlar geçerli ölçüm yordamına yazılır. PC-DMIS, tüm küre konumları için ölçüm yolları oluşturur.

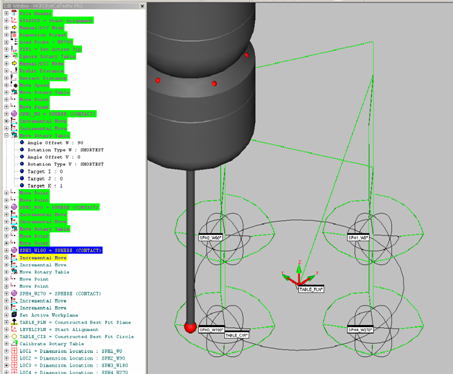

Döner Tabla Kalibrasyonu Yol Çizgileri ve Küre Konumları.
Kalibrasyon NC Sunucu uygulaması tarafından gerçekleştirildiğinde yürütülebilmesi için geçerli ölçüm yordamını kaydedin.
NC Server'ın çalışması hakkında bilgi için NC Server dokümantasyonuna bakın.
