Çok Eksenli Bilek ile Çalışma

Makine Tanımı iletişim kutusunun Fiziksel sekmesinde PC-DMIS NC bir mil aygıtı kullanacak şekilde yapılandırılmalıdır.

Fiziksel sekmesi üzerinde aşağıdaki değerleri değiştirin:

  1. Bilek alanında, açılır listeyi kullanarak bilek eksenlerinin sayısını belirleyin.

  2. Her bir eksen için, bileği taşımak için kullanılan Eksen tanımlayıcısını tanımlayın.

  3. Milin hareketini PC-DMIS yazılımının beklediği hareketle uyumlu yapmak için Ters ayarının da seçilmesi gerekebilir.

  4. Makine eksenlerinin mantıksal denetleyici eksenlerine göre sırasını sağlayan Ekse Eşlemesini düzenleyin.

NC Server'ın çalışması hakkında bilgi için NC Server dokümantasyonuna bakın.

Bilek, USRPROBE.DAT dosyası veya PC-DMIS PROBE.DAT dosyası içinde tanımlanmalıdır. Bu dosya, hiçbir ofset ile bağlantı Olmaksızın modellenen bir bilek ile kurulum üzerinde sağlanabilir.

Her zaman milin ölçüm için kullanılan her açıda kalibre edilmesi gerekir. Bunu yapmak için, PC-DMIS yazılımının Prob Yardımcı Programları iletişim kutusundaki prob kalibrasyonu işlevini kullanabilirsiniz.

Kurulumunuza bağlı olarak bileğin tanımlanabileceği iki yöntem vardır: Takım Noktası veya Ram Sonu

Takım Noktası: Bu yöntem, baş açılarından bağımsız olarak, kontrolörün, takım sonu konumunu tahmin etme becerisi olduğunu varsayar. Örneğin Siemens 840D kontrolü, bu beceriyi TRAORI komutu ile etkinleştirir. Ölçüm probu dahil olmak üzere her bir takımın uzunluğunun daha yüksek bir doğruluk derecesine sahip olduğu bilinir; ancak, kalan hatalar kalibrasyon ile düzeltilebilir. Takım ofsetlerini sıfırlamayın. Probu, Ofset Yok bileğine sahip sivri uç gibi, aynı nominal boyutun tek bir topu olarak modelleyin. Yalnızca tek bir sivri uç kullanılabilir. Prob, PC-DMIS prob kalibrasyonu kullanılarak istenen açılarda kalibre edilir. Kayıtlı kalibrasyon değerleri, sivri ucun ve sivri uç çapının XYZ konumunda küçük hatalar içerir.

Denetleyici tarafından bilinen Takım Ofseti

(A) - Denetleyici Ofseti

(B) - Kalibre Edilen Ofset

Ram Sonu: Bu yöntem prob veritabanında milin doğru bir modeli olmasını gerektirir. CMM millerini kalibre etmek için kullanılan yönteme benzer. PC-DMIS'de tutulan Prob Ofsetleri şimdi makine ramının sonundan sivri uçlunun topunun merkezinedir. Denetimdeki prob için takım ofseti (varsa), prob kalibrasyonundan önce sıfırlanır. İlgilenilen açılar için bir kalibrasyon ölçüm yordamı oluşturulur, verilir ve NC makinesi üzerinde yürütülür.

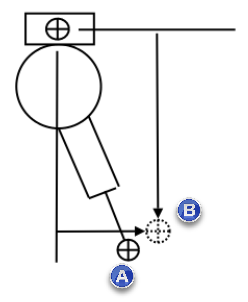

Ram Referans Noktasından Takım Ofseti

(A) - Kafadan Nominal Ofset ve Prob Modelleri

(B) - Kalibre Edilen Ofset
