Bir ölçüm yordamını değiştirmek ve o değişikliğin sonuçları etkilemesi için Q-DAS veri dosyasını güncellemeniz gerekir. Örneğin, ölçüm yordamını şu yollarla değiştirebilirsiniz:
Boyut ekle
Boyut sil
Boyutun adını düzenle
Boyutlar için nominal ve tolerans değerlerini değiştirin
Veri dosyasını güncellemek için şu adımları izleyin:
PC-DMIS ölçüm yordamını değiştirin.
Q-DAS Configurator uygulamasını açmak için, İşlem | Q-DAS | Yapılandırıcıyı Aç menü seçeneğini seçin.
Q-DAS Configurator'ndan, Güncelle iletişim kutusunu açmak için Dosya | Güncelle'yi açın.

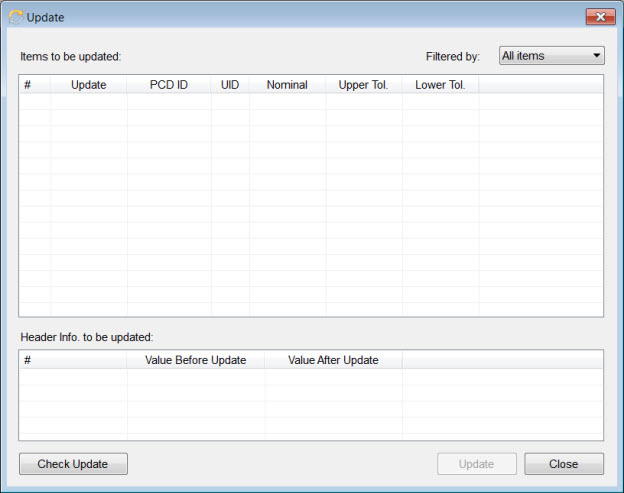

Güncelle iletişim kutusu
Güncellemeyi Kontrol Et'i tıklatın. Q-DAS Configurator ölçüm yordamını okur, değişiklikleri belirler ve değişiklikleri iletişim kutusunda görüntüler. İşleme süresi değişkendir ve ölçüm yordamının boyutuna bağlıdır.
Değişiklikleri filtrelemek için, Filtreleme ölçütü listesinde istenen seçeneği seçin: Tüm öğeler, Eklenen öğeler, Kaldırılan öğeler veya Değiştirilen öğeler.
Ardından Güncelle sütununda güncellemenin türü görüntülenir. PC-DMIS'in üstbilgilerindeki değişiklikler Güncellenecek üstbilgi bilgileri alanında görünür.

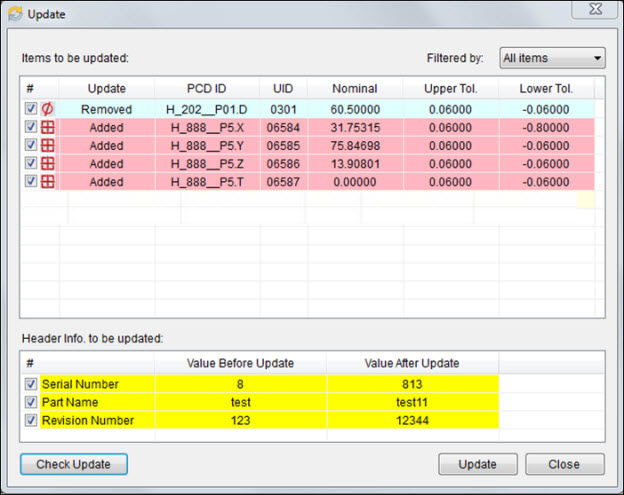

Güncelle iletişim kutusu örneği
Değiştirdiğiniz değerler kırmızı görünür.

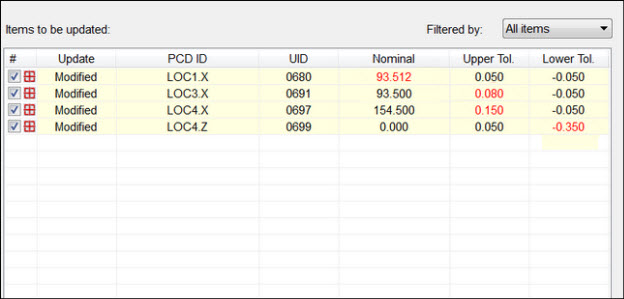

Değiştirilen değerler örneği
Değiştirilmeden veya ölçüm yordamından kaldırılmadan önce bir öğenin verilerini ölçüm yordamında görüntülemek istiyorsanız, Güncellenecek öğeler alanında değiştirilen veya kaldırılan öğeyi sağ tıklatın. Bul seçeneği olan bir kısayol menüsü açılır. Bu seçeneği tıklattığınızda, Karakteristikler verisi alanında öğe vurgulanır.
Güncellenmesi gereken öğeleri seçin ve sonra süreci tamamlamak için Güncelle'yi tıklatın.
Güncelleme süreci öğeleri Q-DAS veri dosyasına ölçüm sırasında ekler.
Veri dosyasını aynı adla kaydetmek için, Dosya | Kaydet'i seçin. Dosyayı farklı bir adla kaydetmek için, Dosya | Farklı Kaydet'i seçin.
Veri dosyasını kaydettiğinizde K2001 alanının değerleri benzersiz olmalıdır. Alanda yinelenen veya boş değerler varsa, Q-DAS Configurator bir mesaj görüntüler ve dosyayı hatalarla birlikte kaydeder.
