Bir Kontur Özelliği için Genel Özellik Parametreleri Grubunu Tamamlama

Kontür özelliği için genel parametreleri tanımlamak için Genel özellik parametreleri grubundaki seçenekleri kullanabilirsiniz. Kullanılabilir seçenekler Ölçüm türü alanında seçtiğiniz türe bağlıdır:

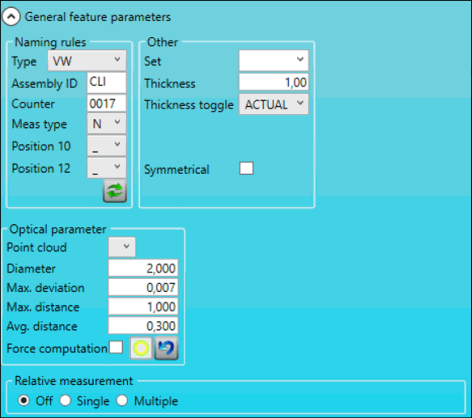

Bu alan yalnızca optik ölçüm türünü destekleyen BD özelliği için görünmez.

Bu grupta görüntülenen simgelerin açıklamaları için bkz "Simgeleri Kullanma".

Öğe

Açıklama

Adlandırma Kuralları alanı

Tür listesi: Adlandırma kuralının türünü seçin:

Hiçbiri: PC-DMIS isimlendirme kuralı (Hiçbiri seçeneği), oluşturduğunuz özellikleri, varsayılan PC-DMIS özellik adına dayalı olarak ve Sayaç değerine bağlı olarak eklenen bir tam sayı değeri ile kaydeder.

VW: Volkswagen isimlendirme kuralı (VW seçeneği), oluşturduğunuz özelliği, Adlandırma kuralları bölümünde belirtilen Montaj Kimliği, Sayaç, Ölçüm türü ve Hizalama seçeneklerine dayalı olarak bir adla kaydeder.

Özel: Özel adlandırma kuralı (Özel seçeneği), oluşturduğunuz özelliklerin adını, belirlediğiniz Ön Ek, Sayaç ve Son Ek seçeneklerine dayalı olarak belirlemenizi sağlar.

Sayaç kutusu: Özellik sayağı için bir tam sayı değeri girin. Maksimum değer dört basamaktır.

Sayaç kutusu, üç Tür seçeneği için de kullanılabilir ve Tür listesinden Hiçbiri'ni seçtiğinizde tek seçenektir.

PC-DMIS, her bir özellik oluşturduğunuzda Sayaç değerini bir artırır.

VW türünü seçtiğinizde aşağıdaki seçenekler görünür:

Derleme Kimliği kutusu: Derlemenin 3 harfli kimliğini yazın.

Ölçüm türü listesi: VW adlandırma kuralı için araç koordinat sistemini seçin.

N: Yeni ölçüm türü
M: Seri Ölçüm (Messpunkt)
F: İşlevsel Ölçüm (Funktionsmass)
B: Örnekleme İncelemesi (Bemusterungspunkt)
Q: Rapor Ölçümü (Q_Berichtsmass)
A: Hizalama Ölçümü
H: Ek Ölçüm

Hizalama listesi

Bu seçenekler, Ölçüm türü listesinden N'yi seçtiğinizde Hizalama listesinin yerini alır:

Konum 10 listesi: VW adlandırma kuralı için araç koordinat sistemini seçin.

Konum 12 listesi: VW adlandırma kuralı için hizalama alanını seçin.

VW adlandırma kuralı için hizalama alanını seçin.

_: Araç Koordinat Sistemi (RPS-Ausrichtung)
A: Yerel hizalama A
B: Yerel hizalama B
C: Yerel hizalama C
D-Y: Hizalama türü D'den Y'ye kadar
Z: Göreli (Bezug zu einem anderem Messelement)

Bu seçenekler, Özel türünü seçtiğinizde görünür:

Ön ek: Özellik adının başına gelecek bir ön ek yazın. PC-DMIS, bu ön eki özellik adının ilk bölümü olarak kullanır. Ön ek için maksimum karakter sayısı 12'dir.
Son ek: Özellik adının sonuna gelecek bir son ek yazın. PC-DMIS, bu son eki özellik adının son bölümü olarak kullanır. Son ek için maksimum karakter sayısı 5'tir.

Diğer alan

Ayarla listesi: Öğe grubunun adını seçin.

Kalınlık kutusu: Özelliğin yüzey veya kenar değerlerine bir gerçek değer olarak uygulanacak kalınlığı yazın.

Kalınlık geçiş listesi: Kalınlık geçişini seçin:

YOK: Bir kalınlık değeri girmiş olsanız bile kalınlık uygulanmaz.
GERÇEK: Kalınlık uygulanır.

Güvenli mesafe listesi: Ölçüm öncesi ve sonrası hareket mesafesini yazın veya seçin.

Kaçınma hareketi listesi: Kaçınma hareketi nezaman uygulanacağını seçin:

HİÇBİRİ (kaçınma hareketi yok)
HER İKİSİ DE (her ikisi de, özellik ölçülmeden ve ölçüldükten sonra)
ÖNCE (sadece özellik ölçülmeden önce)
SONRA (sadece özellik ölçüldükten sonra)

Simetrik onay kutusu: Bu öğe arabanın diğer tarafında da varsa bu onay kutusunu seçin.

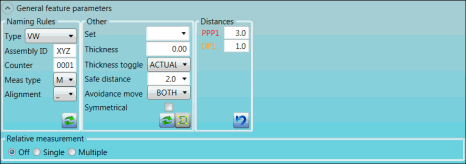

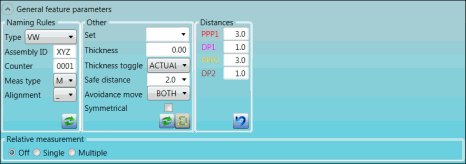

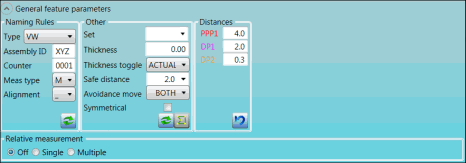

Mesafeler alanı

PPP1 kutusu: İlk ön problama noktası için mesafeyi yazın.

DP1 kutusu: Arzu edilen ilk nokta için mesafeyi yazın.

PPP2 kutusu: İkinci ön problama noktası için mesafeyi yazın.

DP2 kutusu: Arzu edilen ikinci nokta için mesafeyi yazın.

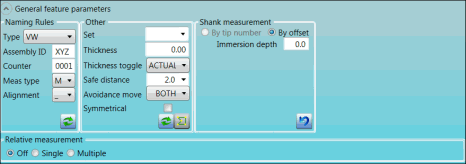

Gövde ölçümü alanı

Bir nokta, bir gövde ile ölçülür. Prob dosyasında altı veya daha fazla etkin gövde ucu kullanılabilir olduğunda, gövde ölçüm seçenekleri mevcuttur. Bu seçenekler devre dışı ise, doğru probun takılı olduğundan emin olun.

Gövde ölçümü türünü seçin:

Uç Sayısına Göre seçeneği: Bir montaj noktasında iki sivri uçlu olan bir prob oluşturduysanız bu seçeneği seçin. Bir sivri uçlu topu temsil eder ve diğer sivri uçlu gövdeyi temsil eder. Topun uç sayısı 1 ve 5 arasındadır. Gövde için uç numarası top için uç numarasıdır, artı 5. Gövdeyle bir nokta ölçülürken ESF komutu uç sayısını değiştirir. Örneğin, 1 - 6, 2 - 7, 3 - 8, 4 - 9 ve 5 - 10 değişimini yapar.
Ofsete göre seçeneği: Gövde doğrultusu boyunca bir noktayı ölçmek isterseniz bu seçeneği belirleyin ve orijinal ölçüm konumunu almak için ofset noktasını oluşturun.

Batırma derinliği kutusu: (Bu, Ofsetle seçeneğini belirlediğinizde kullanılabilir.) Gövde yönü boyunca ölçülen noktanın ofsetini yazın.

Göreli ölçüm alanı

Kapalı seçeneği: Göreli ölçümü kullanmak istiyorsanız bu seçeneği seçin.

Tek seçeneği: XYZ listesinden tek bir özellik ölçmek için bu seçeneği seçin. Bu liste Tek öğesini seçtiğinizde görünür:

Tek seçenekli göreli ölçüm alanı

Birden Çok seçeneği: X, Y ve Z listelerinden birden fazla özelliği (her eksen için bir) ölçmek için bu seçeneği seçin. Bu listeler Birden Çok öğesini seçtiğinizde görünüz:

Çoklu seçenekli göreli ölçüm alanı

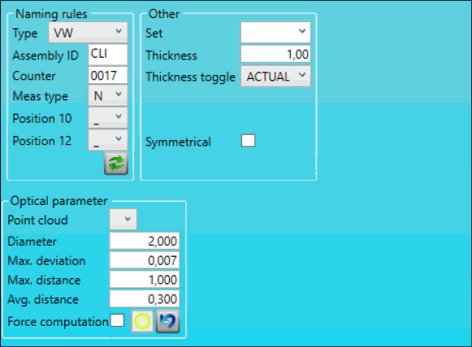

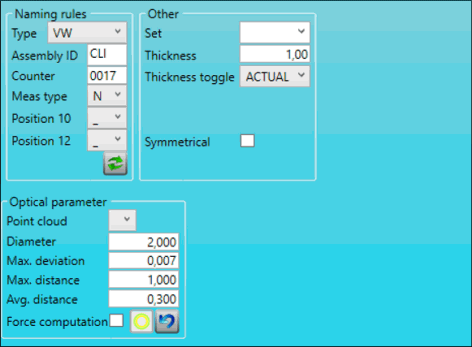

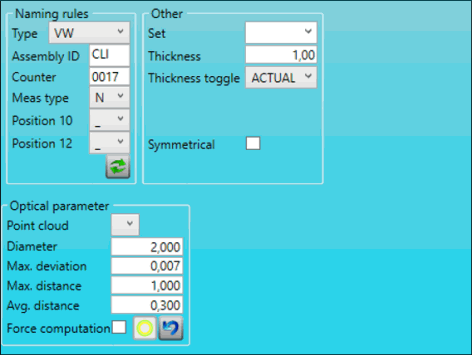

Optik parametre alanı

Nokta bulutu listesi: Özelliği çıkarmak istediğiniz yerden nokta bulutunu seçin.

Çap kutusu: ESF, nominal konum çevresinde bu çapta bir küre oluşturur ve bu kürenin dışındaki noktaları filtreler.

Maks. sapma kutusu: COP'deki iki nokta arasındaki maksimum sapmayı yazın. Daha yüksek sapmalı iki nokta varsa çıkarma başarısız olur.

Maks. mesafe kutusu: COP'deki iki nokta arasındaki maksimum mesafeyi yazın. Daha yüksek mesafeli iki nokta varsa, çıkarma başarısız olur.

Ort. mesafe kutusu: COP'deki iki nokta arasındaki ortalama mesafeyi yazın. Ortalama mesafe daha yüksekse çıkarma başarısız olur.

Hesaplamaya zorla onay kutusu: Bu onay kutusunu seçerseniz ESF, bu alandaki diğer parametreleri tamamlamamış olsanız bile özelliği çıkarmaya çalışır.
