Bir Nokta Özelliği için Genel Özellik Parametreleri Grubunu Tamamlama

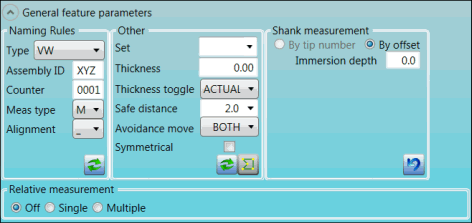

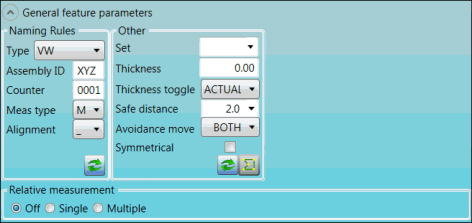

Nokta özelliği için genel parametreleri tanımlamak için Genel özellik parametreleri grubundaki seçenekleri kullanabilirsiniz. Kullanılabilir seçenekler Ölçüm türü alanında seçtiğiniz türe bağlıdır:

Bu grupta görüntülenen simgelerin açıklamaları için bkz "Simgeleri Kullanma".

Öğe

Açıklama

Adlandırma Kuralları alanı

Tür listesi: Adlandırma kuralının türünü seçin:

Hiçbiri: PC-DMIS isimlendirme kuralı (Hiçbiri seçeneği), oluşturduğunuz özellikleri, varsayılan PC-DMIS özellik adına dayalı olarak ve Sayaç değerine bağlı olarak eklenen bir tam sayı değeri ile kaydeder.

VW: Volkswagen isimlendirme kuralı (VW seçeneği), oluşturduğunuz özelliği, Adlandırma kuralları bölümünde belirtilen Montaj Kimliği, Sayaç, Ölçüm türü ve Hizalama seçeneklerine dayalı olarak bir adla kaydeder.

Özel: Özel adlandırma kuralı (Özel seçeneği), oluşturduğunuz özelliklerin adını, belirlediğiniz Ön Ek, Sayaç ve Son Ek seçeneklerine dayalı olarak belirlemenizi sağlar.

Sayaç kutusu: Özellik sayağı için bir tam sayı değeri girin. Maksimum değer dört basamaktır.

Sayaç kutusu, üç Tür seçeneği için de kullanılabilir ve Tür listesinden Hiçbiri'ni seçtiğinizde tek seçenektir.

PC-DMIS, her bir özellik oluşturduğunuzda Sayaç değerini bir artırır.

VW türünü seçtiğinizde aşağıdaki seçenekler görünür:

Derleme Kimliği kutusu: Derlemenin 3 harfli kimliğini yazın.

Ölçüm türü listesi: VW adlandırma kuralı için araç koordinat sistemini seçin.

N: Yeni ölçüm türü
M: Seri Ölçüm (Messpunkt)
F: İşlevsel Ölçüm (Funktionsmass)
B: Örnekleme İncelemesi (Bemusterungspunkt)
Q: Rapor Ölçümü (Q_Berichtsmass)
A: Hizalama Ölçümü
H: Ek Ölçüm

Hizalama listesi

Bu seçenekler, Ölçüm türü listesinden N'yi seçtiğinizde Hizalama listesinin yerini alır:

Konum 10 listesi: VW adlandırma kuralı için araç koordinat sistemini seçin.

Konum 12 listesi: VW adlandırma kuralı için hizalama alanını seçin.

VW adlandırma kuralı için hizalama alanını seçin.

_: Araç Koordinat Sistemi (RPS-Ausrichtung)
A: Yerel hizalama A
B: Yerel hizalama B
C: Yerel hizalama C
D-Y: Hizalama türü D'den Y'ye kadar
Z: Göreli (Bezug zu einem anderem Messelement)

Bu seçenekler, Özel türünü seçtiğinizde görünür:

Ön ek: Özellik adının başına gelecek bir ön ek yazın. PC-DMIS, bu ön eki özellik adının ilk bölümü olarak kullanır. Ön ek için maksimum karakter sayısı 12'dir.
Son ek: Özellik adının sonuna gelecek bir son ek yazın. PC-DMIS, bu son eki özellik adının son bölümü olarak kullanır. Son ek için maksimum karakter sayısı 5'tir.

Diğer alan

Ayarla listesi: Öğe grubunun adını seçin.

Kalınlık kutusu: Özelliğin yüzey veya kenar değerlerine bir gerçek değer olarak uygulanacak kalınlığı yazın.

Kalınlık geçiş listesi: Kalınlık geçişini seçin:

YOK: Bir kalınlık değeri girmiş olsanız bile kalınlık uygulanmaz.
GERÇEK: Kalınlık uygulanır.

Güvenli mesafe listesi: Ölçüm öncesi ve sonrası hareket mesafesini yazın veya seçin.

Kaçınma hareketi listesi: Kaçınma hareketi nezaman uygulanacağını seçin:

HİÇBİRİ (kaçınma hareketi yok)
HER İKİSİ DE (her ikisi de, özellik ölçülmeden ve ölçüldükten sonra)
ÖNCE (sadece özellik ölçülmeden önce)
SONRA (sadece özellik ölçüldükten sonra)

Simetrik onay kutusu: Bu öğe arabanın diğer tarafında da varsa bu onay kutusunu seçin.

Gövde ölçümü alanı

Gövde ölçümü türünü seçin:

Uç Sayısına Göre seçeneği: Bir montaj noktasında iki sivri uçlu olan bir prob oluşturduysanız bu seçeneği seçin. Bir sivri uçlu topu temsil eder ve diğer sivri uçlu gövdeyi temsil eder. Topun uç sayısı 1 ve 5 arasındadır. Gövdenin uç sayısı top artı 5 için uç sayısıdır. Gövdeyle bir nokta ölçülürken ESF komutu uç sayısını değiştirir.
Örneğin, 1 - 6, 2 - 7, 3 - 8, 4 - 9 ve 5 - 10 değişimini yapar.
Ofsete göre seçeneği: Gövde doğrultusu boyunca bir noktayı ölçmek isterseniz bu seçeneği belirleyin ve orijinal ölçüm konumunu almak için ofset noktasını oluşturun.

Batırma derinliği kutusu: Gövde yönü boyunca ölçülen noktanın ofsetini yazın.

Göreli ölçüm alanı

Kapalı seçeneği: Göreli ölçümü kullanmak istiyorsanız bu seçeneği seçin.

Tek seçeneği: XYZ listesinden tek bir özellik ölçmek için bu seçeneği seçin. Bu liste Tek öğesini seçtiğinizde görünür:

Tek seçenekli göreli ölçüm alanı

Birden Çok seçeneği: X, Y ve Z listelerinden birden fazla özelliği (her eksen için bir) ölçmek için bu seçeneği seçin. Bu listeler Birden Çok öğesini seçtiğinizde görünüz:

Çoklu seçenekli göreli ölçüm alanı

Optik parametre alanı

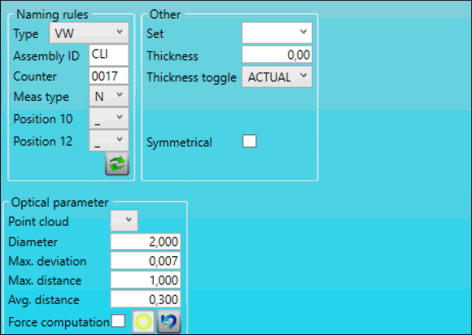

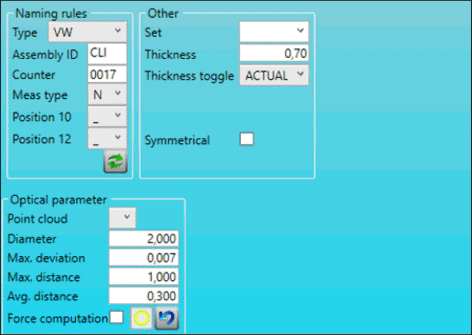

Nokta bulutu listesi: Özelliği çıkarmak istediğiniz yerden nokta bulutunu seçin.

Çap kutusu: ESF, nominal konum çevresinde bu çapta bir küre oluşturur ve bu kürenin dışındaki noktaları filtreler.

Maks. sapma kutusu: COP'deki iki nokta arasındaki maksimum sapmayı yazın. İki noktanın sapması daha yüksekse çıkarma başarısız olur.

Maks. mesafe kutusu: COP'deki iki nokta arasındaki maksimum mesafeyi yazın. İki noktanın sapması daha yüksekse çıkarma başarısız olur.

Ort. mesafe kutusu: COP'deki iki nokta arasındaki ortalama mesafeyi yazın. Ortalama mesafe daha yüksekse çıkarma başarısız olur.

Hesaplamaya zorla onay kutusu: Bu onay kutusunu seçerseniz ESF, bu alandaki diğer parametreleri tamamlamamış olsanız bile özelliği çıkarmaya çalışır.
