PC-DMIS Vision Prob Ofseti kalibrasyonu için bir halka aracının kullanımını destekler. Halka aracı vision ve Çok sensörlü makineler için kullanılır. Bilgi için "Prob Ofsetini Kalibre Etme" konusuna bakın.

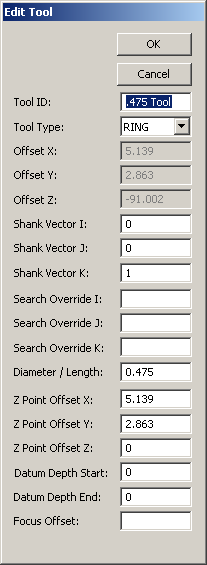

Araç Ekle iletişim kutusu - Halka aracı
Aşağıdaki halka aracı değerlerini belirtin:
Araç Kimliği: Halka aracı için açıklayıcı bir ad sağlayın.
Araç Türü: Halka seçilidir.
Gövde Vektörü IJK: Halka aracının merkez ekseninin vektörünü belirtir.
Arama Geçersiz IJK: Bu kutular Prob Yardımcı Programları iletişim kutusunda Kullanıcı Tanımlı Kalibrasyon Sırası onay kutusunu seçtiğinizde tüm uçları ölçmek için en etkili sırayı belirlemek için PC-DMIS tarafından kullanılan bir vektör belirtmenizi sağlar.
Çap: Halka ölçümü deliğinin çapını veya iç çapı sağlar.
Z Noktası X Ofseti: İç çapın üst merkezinden Z değeri ölçüm noktasının X ofsetini belirtir.
Z Noktası Y Ofseti: İç çapın üst merkezindan Z değeri ölçüm noktasının Y ofsetini belirtir.
Z Noktası Z Ofseti: İç çapın üst merkezindan Z değeri ölçüm noktasının Z ofsetini belirtir.
Başlangıç Noktası Derinlik Başlangıcı: İç çap silindirinin başlangıç noktası olduğu yerde deliğin içine olan minimum derinliği belirtir.
Başlangıç Noktası Derinlik Sonu: İç çap silindirinin başlangıç noktası olduğu yerde deliğin içine olan maksimum derinliği belirtir.
Odak Ofseti: Üst yüzeyden iç çap dairesi odak yüksekliğinden Z'deki mesafeyi sağlar.
