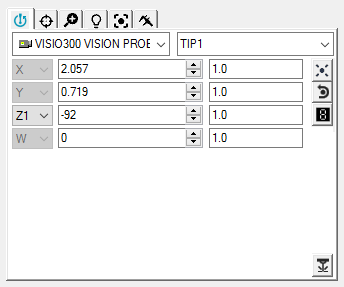

Prob Araç Kutusu - Konum Probu sekmesi
Probu veya kamerayı ölçmek istediğiniz özelliğin üzerinde olacak şekilde konumlandırmak için bir "Sanal Joystick" gibi davranmak için Konum Probu sekmesini kullanabilirsiniz.
Vision probunuzu konumlandırmak için şu adımları izleyin:
Mevcut Konum düzenleme kutusundaki değerin arttığı veya azaldığı miktarı belirtmek için Artış düzen kutusundaki
Artış Değerini ayarlayın.
Mevcut Konum düzenleme kutusundaki değeri değiştirmek için Yukarı ve Aşağı oklarını tıklatın. Bu, Vision Probu'nun gerçek zamanlı olarak belirtilen değer kadar hareket etmesini sağlar. Alternatif olarak, Vision Probu'nu hareket ettirmek için değeri yazıp Enter tuşuna basabilirsiniz.
Birden fazla ekseni bulunan makinelerde (iki döner tabla gibi), o anda etkin olan döner tablonun seçilmesini de sağlar.
Prob Araç Kutusu'nun Problar ve Prob İpuçları listelerinde herhangi bir bilgi görmezseniz, önce bir prob tanımlamanız gerekir. Prob tanımlama hakkında bilgi için, PC-DMIS Çekirdek dokümantasyonundaki "Probları Tanımlama" bölümüne bakın.
Bu sekmeyi her prob türüyle (temas, lazer veya optik) kullanabildiğiniz için, bu dokümantasyon yalnızca PC-DMIS Vision ile ilgili öğeleri kapsar. Araç kutusunun problarla genel ilgisi hakkında bilgi için, PC-DMIS Çekirdek dokümantasyonunda "Prob Araç Kutusunu Kullanma" bölümüne bakın.
Konum Probu Sekmesi Düğmeleri
|
Görüş alanının merkezinde bir kenar noktası ölçmek için Vuruş Al düğmesini tıklatın. Kenar noktasının ölçülmesi için Görüş Alanının merkezine en fazla 60 piksel uzaklıkta olması gerekir. |
|
Farenin sol düğmesini kullanarak aldığınız çapa noktası vuruşunu kaldırmak için Vuruş Kaldır düğmesini tıklatın. Bir sabitleme noktası vuruşu yapılıncaya kadar bu düğme devre dışı durumda kalır. |
|
Prob Okumaları penceresini görüntülemek için Prob Okuma düğmesini tıklatın. Bu pencereyi yeniden boyutlandırabilir veya yerini değiştirebilirsiniz. "Optik Problarla Prob Okumaları penceresini Kullanma" konusuna bakın. |
|
Lazeri Aç/Kapat düğmesi, bir lazer probu veya lazer işaretçisi bulunan sistemlerde (örneğin, TESA VISIO 300 ve 500) kullanılabilir. Bu düğmesi lazeri açar ve kapatır. |
