Prob (kamera) türünüz henüz tanımlanmadıysa, bir prob dosyası oluşturmak için Prob Yardımcı Programları iletişim kutusunu kullanın.
Vision probunuz için yeni bir prob dosyası oluşturmak için şu adımları izleyin:
Ekle | Donanım Tanımı | Prob menü seçeneğini seçin. Prob Yardımcı Programları iletişim kutusu görünür. (Bu iletişim kutusu bir ölçüm yordamı oluşturduğunuzda otomatik olarak görünür.)

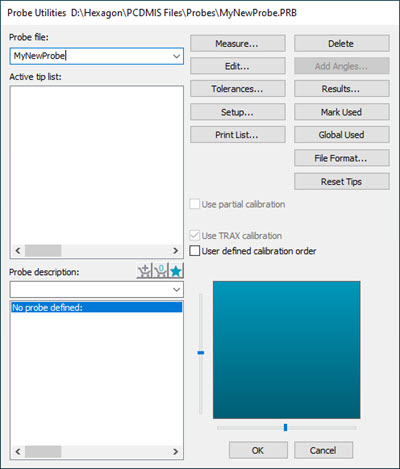

Prob Yardımcı Programları iletişim kutusu
Vision probunuzu en iyi açıklayan Prob Dosyası adını yazın.
Prob Yardımcı Programları iletişim kutusunun Prob açıklama alanında Tanımlı prob yok seçeneğini vurgulayın.
Prob açıklaması listesinden uygun probu seçin.
Her "boş bağlantı" için prob tanımını tamamlayana kadar kalan bileşenleri aynı şekilde seçin. Tanımlanan uç, tamamlandığında Aktif Uç Listesinde görüntülenir.
PC-DMIS'in probun görüntüsünü göstermediğine dikkat edin. Bu, genellikle ölçüm yaparken parçanın görünümünü engellememesi için istenir. Ancak, Prob Bileşenini Düzenle iletişim kutusunu açmak için Prob Yardımcı Programları iletişim kutusunun Prob açıklama alanında prob bileşenini çift tıklatabilir ve ardından Bu bileşeni çiz onay kutusunu seçebilirsiniz.
Prob tanımlama hakkında ek bilgi için PC-DMIS Çekirdek dokümantasyonunun "Donanım Tanımlama" bölümüne bakın.
