弦长

该参数是一个叶片截面的长度。它是叶片的一个截面上从前缘点到后缘点的距离。

有两种计算弦长的方法。

弦长有时也称为弦宽。

示例如下所示：

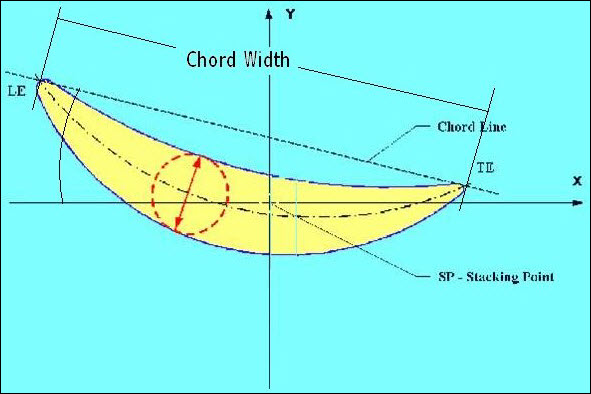

弦长示例

用于弦计算的 BELAC 方法示例如下：

1. 绕 Y 轴旋转设置角度。该示例使用 60.7188°。

2. 沿该角进行卡尺弦计算。

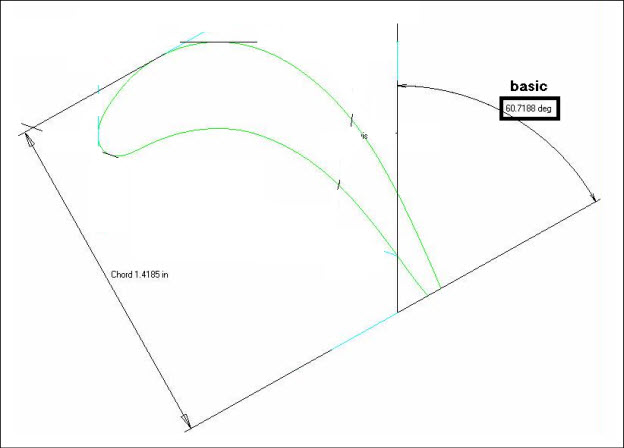

弦长示例

3. 在算法文件对话框中，在计算选项卡上选择以下选项：

   • 在待执行列表中选择 CHORD。

   • 在方法框中输入 BELAC 方法。

4. 在公差文件对话框中，在默认选项卡中选择 GAGE_OFFSETS。
