使用补偿选项卡指定如何计算法向矢量。要确定矢量，对测头球半径进行补偿，或使用测量系统建立的法向矢量。

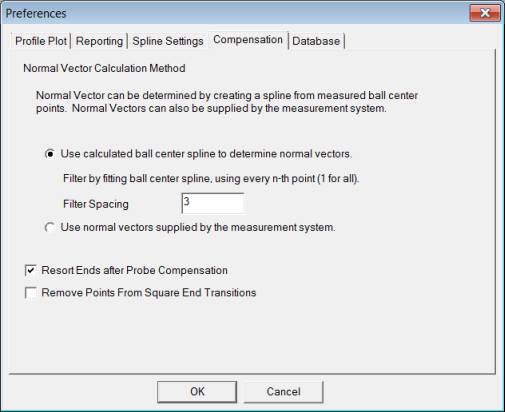

优先对话框 - 补偿选项卡
使用计算的球心样条线确定法向矢量选项 - 若选择该选项，PC-DMIS Blade 将预估每个测量点的法向矢量。过程中的第一步是使用减少的点集合创建球中心数据的样条线。
通过指定筛选间隔确定减少量。例如，若使用筛选间隔 3，每三个点将计算初始样条线。这样做有助于创建计算曲面法向矢量的更平滑样条线。这些矢量将删除测头半径，还将把补偿点滑动回截面内。
使用测量系统提供的法向矢量选项 - 若选择该选项，PC-DMIS Blade 将使用由测量系统计算得出的法向矢量。这些矢量通常并不精确。
测头补偿后边缘点重新排序复选框 — 指定在补偿后是否应对前缘和后缘的测头补偿点重新排序。有关测头补偿的详细信息，请参见下文“关于 PC-DMIS Blade 中的测头补偿”。
从方形边缘转换中移除点复选框 — 对于方形边缘叶片，存在一种对法向而言不常见的情况：圆形叶片边缘。首先，点补偿需要尝试找出标称值曲线上哪个点代表已经补偿过的点。
当找到这个点后，PC-DMIS Blade 借用该点的法向矢量 K 值，将其作为补偿的一部分（参见下图）。对于方形边缘，从面到边缘的变换是缺乏过渡、不连贯的。但当扫描叶片时，测头围绕锐角转角旋转，导致扫描转角时测头中心点都构成一个圆形区域。PC-DMIS Blade 会尝试确定这些点的 K 补偿，但由于不连贯的标称值变化，这些值并未实际定义。
若要指示 PC-DMIS Blade 剔除这些点且不尝试对它们进行计算，则选择该复选框。

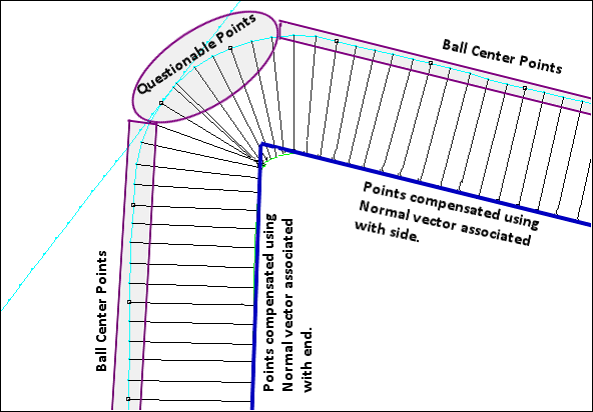

显示方形边缘叶片的可疑点的样例
关于PC-DMIS Blade中的测头补偿
测头补偿是一种将计算得出的测尖中心移动至被测量的曲面的动作。由于假定测点周边的小片区域内是平的，PC-DMIS Blade认为叶片是局部平整的。
PC-DMIS Blade使用平面的标称矢量对测头半径进行补偿，以确定测头触测零件表面的位置。接触点可能不在截面平面，因此算法会沿局部平面滑动接触点直至落于截面平面。要执行上述步骤，PC-DMIS Blade 需要确定每个点所在局部平面的相应的矢量。软件可以通过估算2D球心确定平面矢量I和J值。
PC-DMIS Blade通过在标称值曲线查找相应的点并使用其K值（使用两个最接近的标称值点进行插值替换）来估算每个点平面矢量的K值。K值结合着之前确定的I和J值即可确定构造合适的曲面法向矢量。
