使用样条线设置选项卡指定用于生成样条线的高级设置。

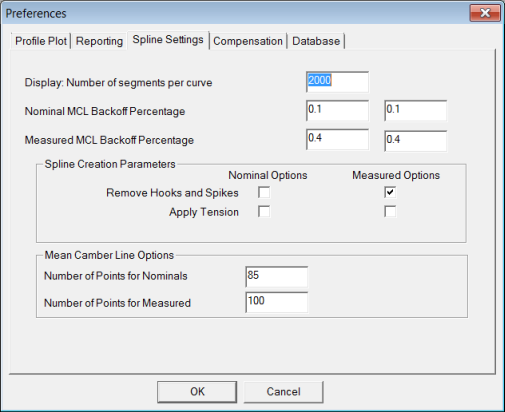

首选项对话框 - 样条线设置标签页
显示：每条曲线上的段数框 — 指定组成每条显示的曲线的段数。输入介于 50 和 2000 之间的数字。
若您的绘图看上去不是很理想，则需要增加显示：每条曲线上的段数的值，可以达到更好的效果。可能会降低 PC-DMIS Blade 的速度，但是会增强截面曲线的外观。
标称 MCL 后移百分比和测量 MCL 后移百分比框 - PC-DMIS Blade在计算前缘和后缘点时使用这些百分比。通过将标称或测量曲线与中弧线 (MCL) 端部定义的射线相交可找到这些点。
通常 MCL 端部并不太理想。设置这些百分比以定义 MCL 上的点应从端部后移的量。值为 MCL 长度的百分比。
例如，如果叶片标称弧长为 20 且使用预设百分比 0.1，则定义终端 MCL 射线位置和方向的 MCL 上的点距 MCL 端部距离为 0.02。所用单位为样条线参数化。
如果您使用的是新的MCL算法，则PC-DMIS Blade将忽略标称 MCL 后移百分比和测量 MCL 后移百分比百分比。
样条线创建参数区域
通常对于大多数检测不需要更改这些参数。某些情况下可能需要更改：
移除弯曲与凸起复选框 — 例如，如果具有不平滑或波动较大的标称值，可以选择标称值选项下的移除弯曲与凸起复选框。当通过移除弯曲和凸起剔除了粗糙的数据后，请取消选中测量选项中的该复选框。通常在测量创建数据不太理想的样条线时使用该选项，特别是在测头补偿后。标称数据通常得以良好定义且无需使用该选项。
应用张力复选框 — 通过应用张力轻微修改计算的样条线。样条线中的该结果接近于通过联合多点所创建的多边形。
中弧线选项区域
通过计算一组满足 MCL 上拟合要求点创建了 MCL。该组点创建了 MCL 样条线曲线。
标称值点数框 — 在从标称曲线中生成 MCL 时将使用的大概点数。
测量值点数框 — 在从测量曲线中生成 MCL 时将使用的大概点数。
