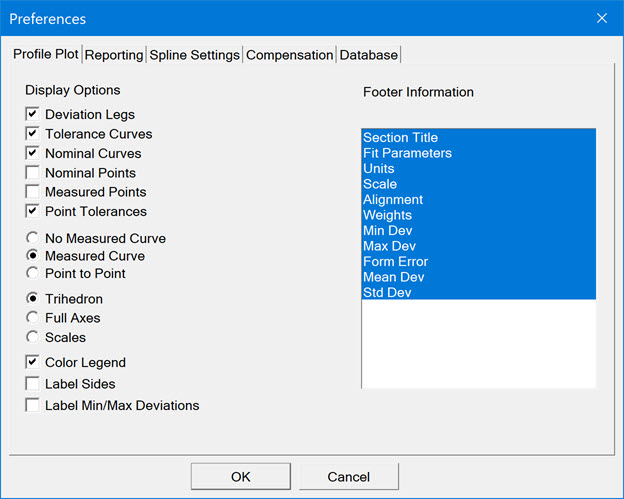

首选项对话框 - 轮廓图标签页
显示选项
选择选项或复选框以显示轮廓图中的元素。
轮廓图要素
偏差图例 - 在标称值点和测量点之间显示的直线。
公差曲线 - 显示测量值超差的轮廓线。
标称值曲线 - 显示测量的叶片截面的理论轮廓。
标称点 - 标称值的位置。小方形指定位置。
测量点 - 实际测量值的位置。具有报告选项卡上指定的偏差颜色的方形。
无测量曲线、测量曲线和点到点选项 — 指定如何显示测量曲线：
无测量曲线 - 删除测量曲线。
测量曲线 - 显示曲线。
点到点 - 将测量曲线显示为一条折线。一条直线连接相邻点。
点公差复选框 — 适用于将公差分配至单个标称点的叶片。该复选框将绘制一条直线，垂直于连接上公差与下公差之点处的标称曲线。
点公差显示仅在分析时发挥作用。当点公差可用时（将区域形状列表中的标称选项选择为自定义算法文件），它们看起来类似于垂直于下图中黑色理论曲线的蓝线。

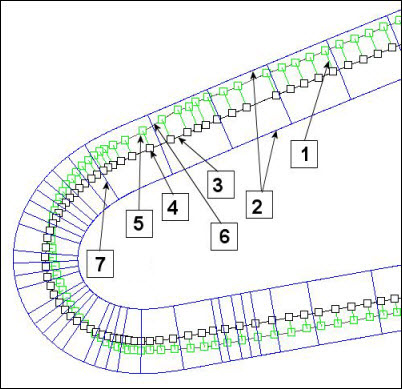

具有点公差的轮廓图要素
1. 偏差图例
2. 公差曲线
3. 标称曲线
4. 标称点
5. 测量点
6. 测量求曲线
7. 点公差
选择显示选项其中之一：
三面体如下所示：
三面体选项
全部轴 - 在如下所示页绘制 X 轴和 Y 轴：
全部轴选项
比例 - X 轴和 Y 轴比例如下所示：
比例选项
颜色图例 - 此复选框确定是否在标题中显示颜色图例。颜色图例显示了用于表示标称值、正公差 (+)、负公差 (-)、正超差 (+) 和负超差 (-) 值的颜色。
标签面 - 此复选框确定是否在轮廓图中显示 CCV（叶盆）、CVX（叶背）、LE（前缘）和 TE（后缘）。
标签最小/最大偏差 - 此复选框确定是否在最小和最大轮廓点旁边放置一个最小和最大标签。
脚注信息
在脚注信息列表中选择您想包含在脚注信息中的选项。这是一个值列表，这些值计算为用来生成形状绘图的最佳拟合的一部分。
要选择多于一个选项，在选项各选项时按住 Ctrl。要选择一个选项范围，选择第一个选项，按住 Shift，然后选择范围中的最后一个选项。
