选择尺寸评价

使用公差文件对话框中的计算选项卡指定可用于所有截面（默认选项卡）或单个截面（截面选项卡）的计算。

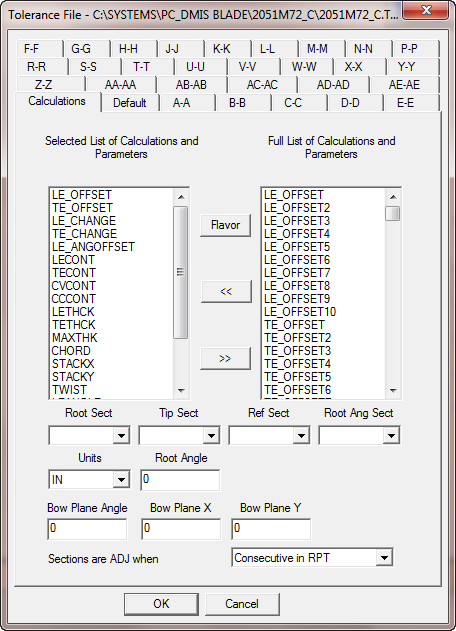

公差文件对话框 - 计算标签页

全部的计算和参数列表 — 若要选择该列表中的值，单击值并单击左箭头按钮。选定的值将添加到选择的计算和参数列表中。有关计算的更多信息，请参见“计算”。

按住 Ctrl 键或 Shift 键可以选择多个值。

选中的计算与参数列表—— 若希望从该列表中删除值，选择值并单击右箭头按钮。

根截面列表 — 选择定义为根截面（用于根计算）的截面。

STACK_ORIGIN - 选择此选项时，PC-DMIS Blade将建立一个从堆叠原点到从测尖截面列表中选择的截面的弯曲基准轴。PC-DMIS Blade会在弯曲计算中报告相对于该轴的所有其他截面。公差文件的选择会影响以下计算：

仅当从定义方法对话框的报告列表中选择弯曲时，才会影响LEPOS、LEPOS2、TEPOS和TEPOS2的计算。在算法文件对话框中，单击定义以打开定义方法对话框。

尖截面列表 — 选择定义为尖截面（用于根计算）的截面。

参考截面列表 — 选择定义为参考截面（用于相关计算）的截面。

RELTWIST

根角度截面列表 — 选择定义为根角度截面的截面。

单位列表 — 选择尺寸评价的单位，毫米或英寸。

根角度列表 — 输入到根角度截面的角度偏置。

含ADJ的评价列表（其中 "ADJ" 表示相邻）：
