Záložka Rozvržení palety umožňuje definovat vaši paletu. Tato záložka se objeví, jestliže vyberete Paletu ze seznamu Typ seznamu stop.

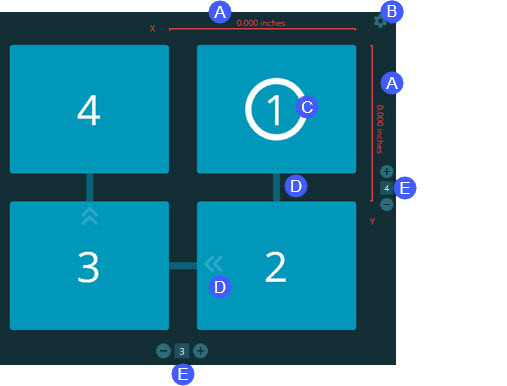

Záložka Rozvržení palety obsahuje tato prvky:
Offsety dílu - Tyto řádky ukazují vzdálenost od počátku dílu k dalšímu dílu v mřížce. Jsou vždy v blízkosti počáteční buňky. Červená barva zůstává, dokud nedefinujete nenulovou hodnotu. Text „palce“ nebo „mm“ pochází z hodnoty Měrné jednotky v nastavení softwaru Obecné. Více informací k měrným jednotkám viz „Obrazovka Nastavení“.
Nastavení rozvržení palety - Toto tlačítko s kolečkem (
) otevře různá nastavení rozvržení palety, takže můžete definovat typ zarovnání, vybrat soubor externího zarovnání, nastavit počáteční offset nebo měnit osy palety. Více informací k těmto nastavením viz „Nastavení rozvržení palety“. Nejsou zde obsažena všechna nastavení palety. Některá nastavení palety jsou také na záložce Nastavení dialogového okna seznamu stop. Více informací viz „Dialogové okno Seznam stop“.
Počáteční poloha - Rohová buňka s číslem jedna v kroužku označuje počáteční polohu palety. K nastavení nové polohy najeďte ukazatelem myši nad rohovou buňku (vpravo nahoře, vpravo dole, vlevo dole, nebo vlevo nahoře) a klikněte na bílou tečku.
Indikátory směru - Modré pruhy mezi buňkami a šipky typu stromeček označují směr provádění. Pro změnu směru provádění najeďte ukazatelem myši nad stejnou buňku počáteční polohy a klikněte znovu na bílou tečku.
Sloupcové a řádkové hodnoty - Tato čísla indikují, kolik sloupců a řádků je v mřížce palety. Můžete zadat nové hodnoty nebo kliknout na tlačítka + nebo - pro úpravu počtu sloupců a řádků.
Po konfiguraci rozvržení palety a uložení změn můžete paletu provádět. Informace viz „Provádění seznamu stop palety“.
