Die Anischt Wiedergabelisten-Ausführung im Bildschirm Messen zeigt den Ausführungsfortschritt sowohl für normale Wiedergabelisten als auch für Paletten-Wiedergabelisten.
Inspect führt die Messroutinen basierend auf der in den Einstellungen der Wiedergabeliste definierten Reihenfolge aus.
Wenn Sie die Einstellung Wiederholung verwenden, um die Wiedergabeliste zu wiederholen, werden diese Wiederholungen als nummerierte Zeilen angezeigt. Zum Beispiel bedeutet "1 / 3" die erste von drei Ausführungen und so weiter.

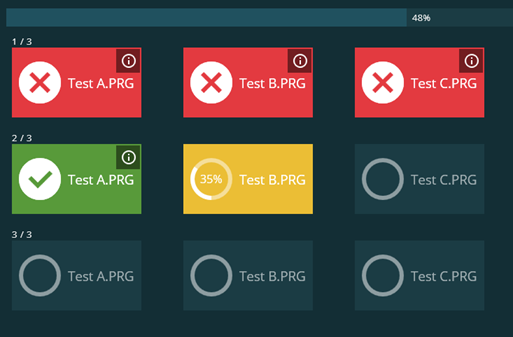

Beispiel für Wiedergabelistenausführung mit drei Routinen (A, B und C), die dreimal ausgeführt werden
Orange - Zeigt an, dass für diese Routine eine Messung durchgeführt wird. Ein kreisförmiger Fortschrittsindikator zeigt den Fortschritt an.
Rot - Zeigt an, dass ein oder mehrere Messergebnisse in dieser Routine außerhalb der Toleranz liegen.
Grün - Zeigt an, dass alle Messergebnisse in dieser Routine innerhalb der Toleranz liegen.
Ungefärbt - Zeigt ungemessene Routinen an.
Standardmäßig pausiert die Ausführung zwischen den Routinen, und Sie müssen auf Fertig klicken, um zur nächsten Routine zu gelangen. Eine grüne Leiste erscheint am unteren Rand des Bildschirms nach jeder Routine oder nach jeder abgeschlossenen Ausführung der Zelle. Sie zeigt "Messung abgeschlossen" an und enthält diese beiden Elemente:
Zusammenfassung - Dieser Schalter ist ausgeschaltet, bis die gesamte Wiedergabeliste ausgeführt wurde. Du kannst diesen Schalter jederzeit einschalten, um die Ansicht Wiedergabelisten-Zusammenfassung zu sehen.
Neu messen - Misst die letzte Routine oder die letzte Zelle erneut.
Fertig - Schließt die Messergebnisse und fährt mit der nächsten Routine oder Zelle fort. Wenn es sich um die letzte Messroutine oder Zelle handelt, wird der Bildschirm geschlossen.
Abbrechen -
Sie können dieses Verhalten ändern, wenn Sie die Option Auto-Fortfahren auf der Registerkarte Einstellungen im Dialogfeld Wiedergabeliste aktivieren. Weitere Informationen finden Sie unter "Dialogfeld "Wiedergabeliste"".
Der Bildschirm Palettenausführungsoptionen kann als Überlagerung über dem Gitter erscheinen, so dass Sie auswählen können, welche Zellen ausgeführt werden sollen und welche anfänglichen Variablenwerte verwendet werden sollen. Weitere Informationen finden Sie unter "Der Bildschirm Palettenausführungsoptionen".
Die Ausführung beginnt in der Startpositionszelle (Zelle eins) und bewegt sich dann durch das Gitter, wobei jede Zelle in der Reihenfolge ausgeführt wird. Wenn Sie sich dafür entschieden haben, Zellen zu überspringen, bewegt sich der Taster lediglich über sie hinweg.
Wenn Sie eine manuelle Ausrichtung verwenden, führt nur die erste Zelle die Ausrichtung aus. Andere Zellen nutzen die Ausrichtung der ersten Zelle.
Es erscheint eine Palettenansicht der Ansicht Wiedergabelisten-Ausführung. In dieser Ansicht sehen Sie den Fortschritt der Palettenausführung. Wenn Sie diesen Bildschirm verlassen und in der dünnen Seitenleiste wieder darauf zurückgreifen müssen, können Sie auf die Schaltfläche Ausführung der Wiedergabeliste anzeigen (
) klicken:

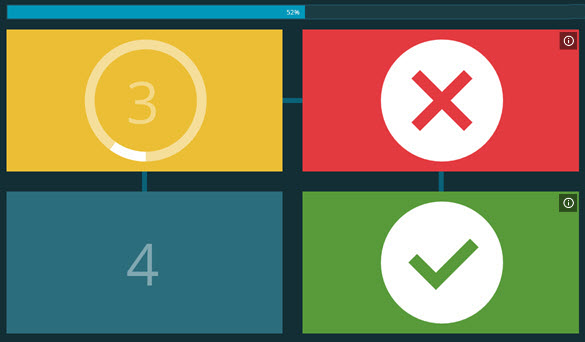

Beispiel Palettenausführung mit vier Zellen
Bitte beachten, dass die Farben im obigen Beispiel und in die folgende Legende aus dem Dunklen Design stammen:
Blaugrün - Kennzeichnet eine nicht ausgeführte Zelle.
Anthrazit - Kennzeichnet eine übersprungene Zelle.
Orange - Zeigt an, dass in dieser Zelle eine Messung durchgeführt wird. Ein kreisförmiger Fortschrittsindikator zeigt den Fortschritt an.
Rot - Zeigt an, dass ein oder mehrere Messergebnisse in dieser Zelle außerhalb der Toleranz liegen.
Grün - Zeigt an, dass alle Messungen in dieser Zelle innerhalb der Toleranz liegen.
Die blauen Balken, die die Zellen verbinden, zeigen die Ausführungsrichtung an.
Standardmäßig wird die Ausführung ohne Unterbrechung zwischen den Palettenzellen fortgesetzt. Sie können dieses Verhalten ändern, wenn Sie die Option Auto-Fortfahren auf der Registerkarte Einstellungen im Dialogfeld Wiedergabeliste deaktivieren. Weitere Informationen finden Sie unter "Dialogfeld "Wiedergabeliste"".
Allgemeine Elemente
Diese Elemente sind für beide Stile von Wiedergabelisten gleich.
Ein Fortschrittsbalken am oberen Rand des Fensters zeigt den Gesamtfortschritt der Ausführung an.
Sobald die Ausführung einer Routine- oder Palettenzelle beendet ist, erscheint in der oberen Ecke jedes Gitters ein Informationssymbol. Damit können Sie ein PDF-Protokoll für die Zelle öffnen.
Sie können die Protokolle auch später über den Bildschirm Protokolle aufrufen.
Am Ende der Ausführung bleibt die Ansicht Wiedergabelisten-Ausführung geöffnet, so dass Sie die Ausführungsergebnisse einsehen können. Der grüne Balken erscheint wie unter "Normale Wiedergabelisten" oben beschrieben. Es zeigt "Ausführung abgeschlossen" an und enthält die Schaltflächen Fertig und Neu messen.
