팔레트 레이아웃 탭은 팔레트를 정의할 수 있게 한다. 이 탭은 재생 목록 유형 목록에서 팔레트를 선택하면 나타난다.

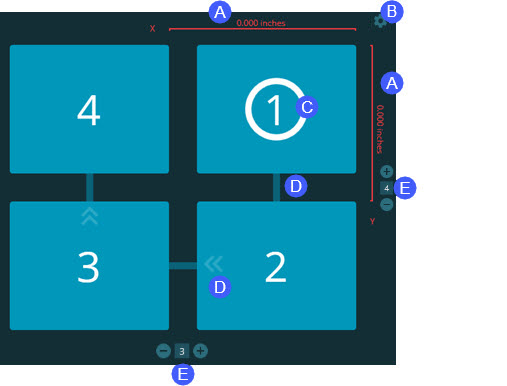

팔레트 레이아웃 탭은 다음 요소를 포함한다:
부품 오프셋 - 이들 라인은 그리드에서 한 부품의 원점에서 또다른 부품까지의 거리를 보여준다. 그들은 항상 시작 셀 근처에 있다. 빨간색은 0이 아닌 값을 정의할 때까지 유지된다. "인치"또는 "mm" 텍스트는 소프트웨어의 일반 설정의 측정 단위 값에서 온다. 측정 단위에 대한 상세 정보는, "설정 화면"을 참조한다.
팔레트 레이아웃 설정 - 이 기어 버튼 (
) 은 다양한 팔레트 레이아웃 설정을 열어 정렬 유형을 정의하거나 외부 정렬 파일을 선택하고, 시작 오프셋을 설정하거나, 팔레트 축을 변경할 수 있게 한다. 이들 설정에 대한 상세 정보는, "팔레트 레이아웃 설정"을 참조한다. 모든 팔레트 설정이 여기에 포함되어있는 것은 아니다. 또한 일부 팔레트 설정은 재생 목록 대화 상자의 설정 탭에 있다. 상세 정보는, "재생목록 대화상자" 를 참조한다.
시작 위치 - 원에 숫자 1 이 있는 모서리 셀은 팔레트의 시작 위치를 나타낸다. 새 위치를 설정하기위해, 마우스 포인터를 모서리 셀 (오른쪽 상단, 오른쪽 하단, 왼쪽 하단 또는 왼쪽 상단) 위로 이동한 다음 흰 점을 클릭한다.
방향 지시기 - 셀 사이의 파란색 바와 갈매기 화살표는 실행 방향을 나타낸다. 실행 방향을 변경하기위해, 마우스 포인터를 동일 시작 위치 셀 위로 이동한 다음 흰 점을 다시 클릭한다.
열 및 행 값 -이들 숫자는 팔레트 그리드에 있는 열과 행의 수를 나타낸다. 열과 행 수를 수정하기위해 새 값을 입력하거나 + 또는 - 버튼을 클릭할 수 있다.
팔레트 레이아웃을 구성하고 변경 사항을 저장할 때, 팔레트를 실행할 수 있다. 상제 정보는, "팔레트 재생 목록 실행" 을 참조한다.
