Met het tabblad Pallet-lay-out kunt u uw pallet definiëren. Dit tabblad verschijnt als u Pallet uit de lijst Type afspeellijst kiest.

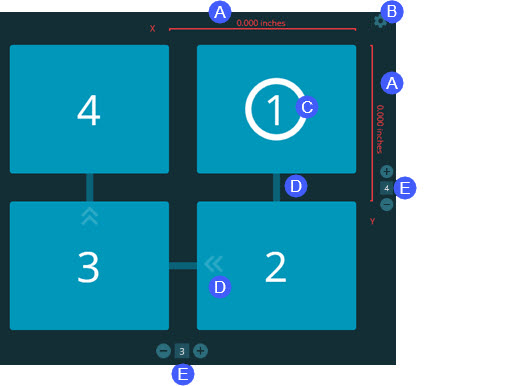

Het tabblad Palletlay-out bevat de volgende elementen:
Onderdeelverschuivingen - Deze lijnen geven de afstand aan van het beginpunt van een onderdeel tot een ander onderdeel in het raster. Ze zijn altijd dicht bij de begincel. De kleur blijft rood totdat u een andere waarde dan nul hebt gedefinieerd. De tekst bij "Inch" of "mm" komt van de waarde van Maateenheden in de Algemene instellingen van de software. Zie "Het scherm Instellingen" voor meer informatie over de maateenheden.
Instellingen palletlay-out - Met deze tandwielknop (
) worden diverse instellingen voor de palletlay-out geopend zodat u het uitlijningstype kunt definiëren, een extern uitlijningsbestand kiezen, de beginverschuiving instellen of de palletassen veranderen. Zie "Instellingen palletlay-out" voor meer informatie over deze instellingen. Niet alle palletinstellingen bevinden zich hier. Sommige palletinstellingen bevinden zich ook in het tabblad Instellingen van het afspeellijst-dialoogvenster. Zie "Het dialoogvenster Afspeellijst" voor informatie.
Beginpositie - De hoekcel met nummer één in een cirkel is de beginpositie van de pallet. Om een nieuwe positie in te stellen, houdt u de muisaanwijzer boven een hoekcel (rechtsboven, rechtsonder, linksonder of linksboven), en klikt u op de witte stip.
Richtingindicatoren - De blauwe balken tussen cellen en de chevronpijlen geven de richting van de uitvoering aan. Houd de muisaanwijzer boven dezelfde cel in de beginpositie en klik opnieuw op de witte stip om de de richting van de uitvoering te veranderen.
Kolom- en rijwaarden - Deze getallen geven aan hoeveel kolommen en rijen het palletraster bevat. U kunt nieuwe waarden intypen, of u kunt op de knop + of - klikken om het aantal kolommen en rijen te wijzigen.
Wanneer u de palletlay-out hebt geconfigureerd en de wijzigingen hebt opgeslagen, kunt u de pallet uitvoeren. Zie "Een pallet-afspeellijst uitvoeren" voor informatie.
