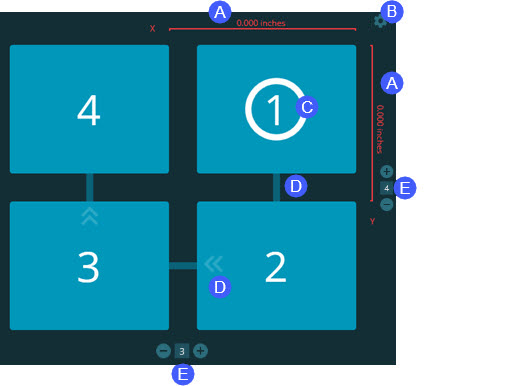

Zakładka Układ palety umożliwia definiowanie palety. Zakładka ta pojawia się, jeśli wybierzez Paleta z listy Typ listy odtwarzania.
Zakładka Układ palety zawiera następujące elementy:
Przesunięcia części - Te linie pokazują odległość na siatce od początku jednej części do drugiej. Są one zawsze w pobliżu komórki początkowej. Czerwony kolor pozostaje do momentu zdefiniowania wartości innej niż zero. Tekst "Cale" lub "mm" pochodzi z wartości Jednostki miary w ogólnych ustawieniach oprogramowania. Aby uzyskać więcej informacji na temat jednostek mary, zobacz "Ekran Ustawienia".
Ustawienia układu palety - Ten przycisk w kształcie koła zębatego (
) otwiera różne ustawienia układu palety, aby można było definiować typ wyrównania, wybierać plik wyrównania zewnętrznego, ustawiać przesunięcie początkowe lub zmieniać osie palety. Aby uzyskać informacje o tych ustawieniach, zobacz "Ustawienia układu palety". Nie wszystkie ustawienia palety są tu zawarte. Niektóre ustawienia znajdują się także w zakładce Ustawienia w oknie dialogowym listy odtwarzania. Aby uzyskać informacje, zobacz "Okno dialogowe Lista odtwarzania".
Pozycja początkowa - Komórka narożna z numerem jeden w okręgu oznacza pozycję początkową palety. Aby ustawić nową pozycję, najedź wskaźnikiem myszy na komórkę narożną (prawa górna, prawa dolna, lewa dolna lub lewa górna), i kliknij białą kropkę.
Wskaźniki kierunku - Niebieskie paski między komórkami oraz strzałki szewronu wskazują kierunek wykonania. Aby zmienić kierunek wykonania, najedź wskaźnikiem myszy na tę samą komórkę pozycji początkowej i kliknij ponownie na białej kropce.
Wartości kolumn i rzędów - Te numery wskazują, ile kolumn i rzędów znajduje się w siatce palety. Możesz wpisać nowe wartości lub kliknąć przyciski + oraz - w celu modyfikacji liczby kolumn i rzędów.
Po skonfigurowaniu układu palety i zapisaniu zmian możesz wykonać paletę. Aby uzyskać informacje, zobacz "Wykonywanie listy odtwarzania palety".
