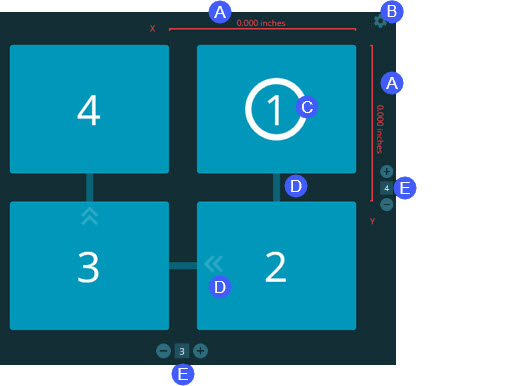

A guia Layout do palete permite que você defina o seu palete. Essa guia aparece se você escolhe Palete na lista Tipos de lista de reprodução.
A guia Layout do palete contém os seguintes elementos:
Deslocamentos da peça - Essas linhas mostram a distância entre a origem de uma peça até outra na grade. Elas estão sempre perto da célula inicial. A cor permanece vermelha até você definir um valor diferente de zero. O texto "pol" ou "mm" aparece conforme o escolhido nas Unidades de medida das configurações Geral do software. Para mais informações sobre unidades de medida, consulte "A tela Configurações".
Configuração do layout do palete - Esse botão de engrenagem (
) abre várias configurações de layout do palete para que você possa escolher definir o tipo de alinhamento, escolher um arquivo de alinhamento externo, definir o deslocamento inicial ou alterar os eixos do palete. Para mais informações sobre essas configurações, consulte "Configuração do layout do palete". Nem todas as configurações do palete estão presentes aqui. Algumas estão também na guia Configurações da caixa de diálogo da lista de reprodução. Para mais informações, consulte "A caixa de diálogo Lista de reprodução".
Posição inicial - A célula de canto com o número 1 em um círculo indica a posição inicial do palete. Para definir uma nova posição, passe o ponteiro do mouse sobre uma das células de canto (superior direito, inferior direito, inferior esquerdo ou superior esquerdo) e clique no ponto branco.
Indicadores de direção - As barras azuis entre as células e as setas de divisa indicam a direção da execução. Para mudar a direção de execução, passe o ponteiro do mouse sobre a mesma célula de posição inicial e clique novamente no ponto branco.
Valores de colunas e linhas - Esses números indicam quantas colunas e linhas há na grade do palete. Você pode digitar novos valores ou clicar nos botões + ou - para modificar o número de colunas e linhas.
Após você configurar o layout do palete e salvar as mudanças, o palete pode ser executado. Para mais informações, consulte "Execução de uma lista de reprodução do palete".
