Vision Blob

Přehled

Do dialogového okna automatického prvku Blob se dostanete jedním z těchto způsobů:

Pro použití automatického prvku Blob musí požadovaný prvek ležet v zorném poli. Prvek Blob je navržen tak, aby dobře fungoval na dílech, které vedou k obrazu s vysoce kontrastními hranami, rovnoměrným osvětlením a nevýznamnými vysokofrekvenčními spektrálními složkami. Toto například funguje dobře u tenkých dílů se zadním osvětlením nebo u dílů s osvětleným povrchem bez výrazné textury povrchu.

Když je zobrazené dialogové okno Blob, klikněte na záložku Vision pro vytvoření cíle.

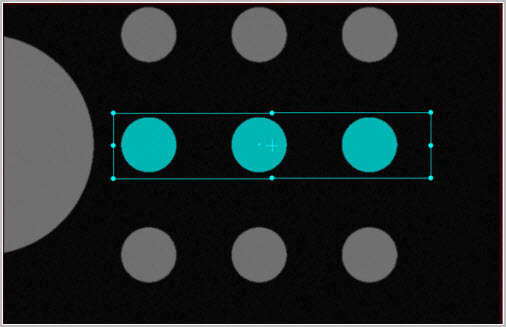

Příklad jak vytvořit cíl Blob | Automatický prvek cíl v Živém náhledu

Jakmile byl cíl vytvořen, můžete měnit rozměry stejným způsobem, jako u jiných automatických prvků. Pixely zahrnuté do výpočtu blobu jsou zvýrazněné v Živém náhledu.

Vytvoření prvku Vision Blob

  1. U strojů, které podporují DCC pohyb, vyberte DCC režim , pokud chcete vytvořit a měřit Blob | Automatický prvek v DCC režimu.

  2. Vyberte Automatický blob na nástrojové liště Automatický prvek. Můžete také vybrat možnost nabídky Vložit | Prvek | Auto | Blob. Otevře se dialogové okno Automatický prvek (blob).

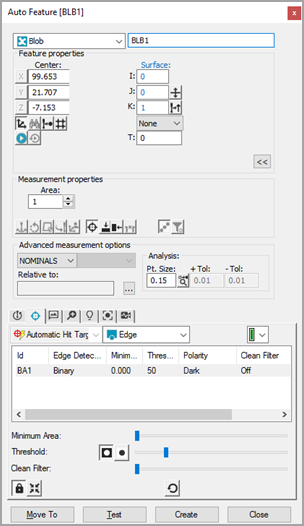

Dialogové okno Automatický prvek Vision Blob

  1. S otevřeným dialogovým oknem Automatický prvek použijte Metodu výběru cíle. K tomu v záložce Vision klikněte jednou na povrch k nastavení polohy bodu. Podle potřeby seřiďte osvětlení a zvětšení v Sadě nástrojů sondy.

Klikněte co nejblíže k prvku CAD, aby bylo jisté, že PC-DMIS nevybere nesprávný prvek.

  1. PC-DMIS Vision automaticky umístí nominální data pro blob do dialogového okna Automatický prvek. Cíle zásahů pro Blob se automaticky zobrazí.

  2. Přizpůsobte nominální informace v dialogovém okně Automatický prvek, aby odpovídaly teoretickým hodnotám blobu. Také podle potřeby upravte hodnoty Sady nástrojů sondy.

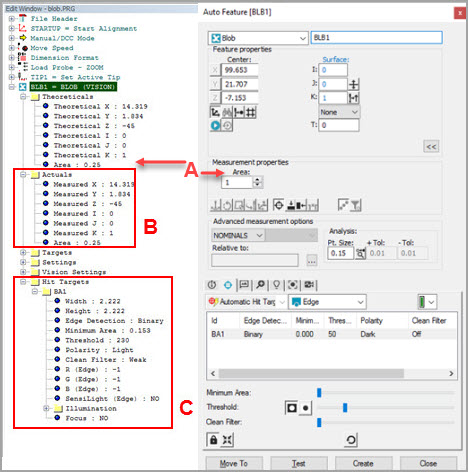

Tento obraz a popis dole zvýrazňuje důležité prvky při definování Blob | Automatický prvek:

  1. Oblast Teoretické hodnoty umožňuje ručně zadávat nominální hodnotu Oblasti v jednotkách aktuální rutiny měření.

  2. Oblast Aktuální hodnoty se aktualizuje automaticky, když je prováděna rutina měření.

  3. Parametry Automatického prvku Blob jako Minimální oblast, Práh, Polarita a Čistý filtr můžete nastavit v části Cíle zásahů rutiny měření stejně jako pomocí příslušných posuvníků na záložce Cíle zásahů dialogového okna Blob | Automatické prvky (zobrazeno dole).

Záložka Cíle zásahů dialogového okna Blob | Automatický prvek

Posuvník Minimální oblast - Použijte posuvník Minimální oblast pro úpravu hodnoty filtru. Měřítko posuvníku je dáno velikostí cíle, protože maximum se nastaví jako polovina vypočtené oblasti v rámci cíle.

Posuvník Práh a tlačítka Polarita - Použijte tyto volby ke stanovení, jaké pixely jsou zahrnuty do výpočtu prvku. Pokud zvolíte tlačítko polarity Tmavé použijí se všechny pixely v cílové oblasti pod prahem. Pokud zvolíte tlačítko polarity Světlé použijí všechny pixely nad prahem. Použijte posuvník Práh k nastavení rozsahu pixelů cílové oblasti pro vybrané tlačítko polarity.

Jezdec Čistý filtr - Použijte tuto volbu k potřebnému filtrování na odstranění šumu, např. prachu nebo drobných nečistot. Síla určuje rozsah šumu, který se má odstranit. Možnosti jsou: Vypnuto, Slabý, Střední a Silný.

  1. Když je aktivní záložka Cíle zásahů v Sadě nástrojů sondy, pixely, které tvoří blob, jsou v živém náhledu zvýrazněné. Zvýrazněné pixely se automaticky aktualizují, když se změní jakékoli relevantní parametry.

  2. Klikněte na Vytvořit v dialogovém okně Automatický prvek pro přidání blobu do rutiny měření.

Funkcionalita automatického prvku Blob není v současnosti podporována ze strany NásobnéhoSnímání (podrobnosti viz část NásobnéSnímání v tématu nápovědy Vision „Nastavení živého náhledu“.)

  1. Uložte rutinu měření pro budoucí provádění. Viz „Poznámka k provádění rutiny měření Vision“.

Návrat oblasti Blobu s výrazy

Pokud potřebujete vrátit teoretickou nebo měřenou hodnotu pro prvek Blob, můžete použít přípony .AREA nebo .TAREA s ID Blobu. Tyto referenční výrazy vrátí hodnoty měřené oblasti nebo teoretické oblasti prvku Blob. Více informací viz téma „Reference typu Double“ v kapitole „Použití výrazů“ hlavní dokumentace PC-DMIS.

Přístup k jednotlivým blobům nalezeným v automatickém prvku Blob je znázorněn v následujících příkladech příkazů:

Assign / V1 = blb1.Numhits

Assign / V2 = blb1.hit[C].XYZ

Assign / V3 = blb1.hit[C].AREA



Návrat oblasti Blobu s Rozměrem umístění

V dialogovém okně Umístění prvku (Vložit | Rozměr | Umístění) v poli Osy můžete označit zaškrtávací políčko Oblast, aby protokol počítal a zobrazoval oblast prvku Blob. Objevuje se jako AR v protokolu v příkazovém režimu okna úprav. Více informací viz téma „Stanovení rozměrů umístění v kapitole „Použití starších rozměrů“ hlavní dokumentace PC-DMIS.
