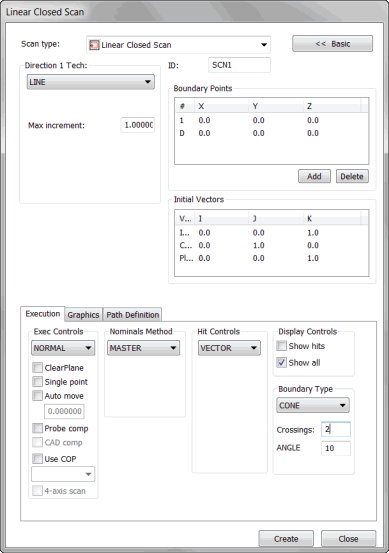

Dialogové okno Lineární uzavřený sken
Metoda Vložit | Sken | Lineární uzavřený skenuje povrch počínaje na zadaném POČÁTEČNÍM bodu a dokončí sken ve stejném bodě. Tento typ skenu se nazývá uzavřený, protože se vrací na svůj výchozí bod. To je užitečné pro skenování kruhových prvků nebo štěrbin.
Tento postup vyžaduje, aby byl definován počáteční bod a směrový bod. Dodáte hodnotu přírůstku pro provádění dotyků.
PC-DMIS skenuje povrch, jak definováno níže.
A - Počáteční bod a Koncový bod
Ukázkový Lineární uzavřený sken s body skenu uvnitř otvoru
Jak vytvořit lineární uzavřený sken
Ujistěte se, že máte aktivovanou TTP nebo analogovou sondu.
Uveďte PC-DMIS do režimu DCC.
Vyberte Vložit | Sken | Lineární uzavřený z podnabídky. Objeví se dialogové okno Lineární uzavřený sken.
Pokud chcete použít vlastní jméno, zadejte jej do pole ID.
Vyberte vhodný typ LINEÁRNÍUZAVŘENÝ ze seznamu Směr 1 Tech.
Dle typu LINEÁRNÍHOUZAVŘENÉHO skenu zadejte vhodné hodnoty přírůstku a úhlu do polí Max Přírůstek, Min Přírůstek, Max Úhel a Min Úhel.
Pokud sken přechází přes několik povrchů, zvažte vybrání několika povrchů pomocí políčka Vybrat jak je probráno v tématu "Záložka Grafika".
Přidejte bod 1 (počáteční bod) a bod D (směr, ve kterém se má skenovat) dle vhodného postupu jak je probráno v tématu "Oblast Hraničních bodů".
Vyberte vhodný typ dotyků ze seznamu Typ dotyku v oblasti Ovládací prvky dotyků.
Udělejte všechny potřebné změny u vektorů v oblasti Počáteční vektory. Za tímto účelem klikněte dvakrát na vektor, proveďte všechny změny v dialogovém okně Upravit položku skenu a poté klikněte na OK pro návrat do dialogového okna Lineární uzavřený sken.
Vyberte vhodný režim nominál ze seznamu Nominály v oblasti Metoda nominál.
Do pole Tolerance v oblasti Metoda nominál zadejte hodnotu tolerance, která minimálně kompenzuje poloměr sondy.
Vyberte vhodný prováděcí režim ze seznamu Provést v oblasti Ovladače provádění.
Při použití tenkého dílu zadejte tloušťku dílu do pole Tloušťka na záložce Grafika.
Pokud potřebujete, vyberte jakékoli zaškrtávací políčko z oblasti na záložce Provádění.
Pokud používáte analogovou sondu, zvažte použití záložky Řídící body pro optimální průběh skenů.
Klikněte na tlačítko Generovat v oblasti Teoretická cesta na záložce Definice cesty pro vygenerování náhledu skenu na modelu CAD v Okně grafického zobrazení. Při generování skenu PC-DMIS začne skenovat v počátečním bodu a sleduje zvolený směr okolo prvku, dokud se nevrátí k počátečnímu bodu.
V případě potřeby můžete odstranit jednotlivé body. Za tímto účelem je vyberte po jednom z oblasti Teoretická cesta a stiskněte klávesu Delete.
Pokud si přejete, použijte oblast Cesta křivky na stejné záložce tak, aby napasoval teoretickou cestu na cestu křivky.
Proveďte další potřebné změny skenu.
Klikněte na tlačítko Vytvořit. PC-DMIS vloží sken do okna úprav.
Pro vytvoření lineárního uzavřeného skenu na 3D drátěném rámečku CAD modelu
Pro provedení lineárního uzavřeného skenu na modelu drátového rámečku byste měli obecně použít 3D CAD soubor drátového rámečku. Potřebujete, aby 3D dráty definovaly tvar prvku, který chcete oskenovat, stejně tak jako jeho „hloubku“ (3D aspekt). Tento typ skenu postupuje podle stejného postupu jako výše.
Pro vytvoření lineárního uzavřeného skenu na 2D drátěném rámečku CAD modelu
Pokud skutečně musíte provést lineární uzavřený sken na souboru 2D drátěného rámečku, je to možné s trochou práce navíc.
Importujte 2D CAD soubor. Počátek CAD musí být někde na CAD a ne mimo souřadnic těla (což vše ulehčí).
Vyberte Vložit | Prvek | Vytvořit | Přímku. Objeví se dialogové okno Sestrojit přímku.
Vyberte Vyrovnání. Dojde k sestrojení přímky v počátku CAD, a kolmé k povrchu dat 2D CAD.
Otevřete okno Úprav a pokud používáte milimetry jako jednotky délky, změňte délku přímky z 1 (standardní) na něco delší, např. 5 nebo 10. U rutin měření, které používají palce, tento krok ignorujte.
Exportujte rutinu měření (jen prvky) buď do souboru typu IGES nebo DXF. Uložte exportovaný soubor do adresáře dle vašeho výběru.
Vraťte se k rutině měření. Odstraňte čáru vyrovnání, kterou jste vytvořili.
Importuje soubor, který jste právě exportvali, zpět do stejné rutiny měření. Když budete vyzváni, klikněte na Sloučit pro sloučení CAD drátu do okna grafického zobrazení. CAD model by nyní měl mít CAD drát kolmý ke zbytku ostatních CAD drátů.
Otevřete dialogové okno Lineární otevřený uzavřený.
Klikněte na záložku Grafika a pak zaškrtněte políčko Vybrat.
Klikněte na každý drát, který definuje prvek, který má být oskenován. Vyberte je v pořadí, ve kterém budou skenovány, počínaje drátem, na kterém se sken zahájí.
Označte zaškrtávací políčko Hloubka.
Klikněte na importovaný drát, který je kolmý ke všem ostatním drátům.
Zrušte zaškrtnutí políčka Vybrat. Nyní můžete vybrat 1 (počáteční bod) a D (směr) na teoretickém povrchu definovaném dráty, které definují tvar povrchu a drát definující hloubku.
Pokud je PC-DMIS v online režimu, zaškrtněte políčko Měřit. Vyberte NaléztNom z oblasti Metoda Nominál. V poli Tolerance vyberte dobrou hodnotu tolerance.
Klikněte na Vytvořit. PC-DMIS vloží sken. Pokud je v online režimu, zahájí sken a nalezne nominály.
