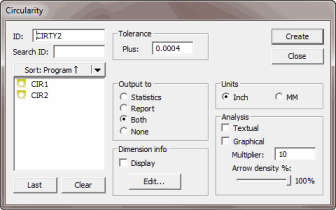

Dialogové okno Kruhovitost
Jeden zásah plus minimální požadavky na zásahy daného prvku jsou vyžadovány pro určení kruhovitosti daného prvku. Další zásahy umožňují lepší znázornění kruhovitosti celého prvku.
Položka nabídky Vložit | Rozměr | Kruhovitost určuje kruhovitost kružnice, kulovitost koule nebo kuželovitost kužele. Tento typ rozměru se považuje za jednostranný, což znamená, že se použije jediná kladná hodnota tolerance.
U starších typů rozměrů Kruhovitosti a Válcovitosti, stejně jako u RN přímky rozměru Umístění se používá k výpočtu rozměru řešení pomocí prvku. Ve výchozím nastavení jsou to nejmenší čtverce. Nicméně můžete si zvolit řešení prvku pomocí regresních algoritmů Minimální separace, Maximální vepsání, Minimální opsání nebo Pevný poloměr.
FCF Rozměry kruhovitost a válcovitost se na druhou stranu počítají pomocí Čebyšova algoritmu (Min/Max) tak, jak to vyžaduje norma Y14.5 . V důsledku změny ve výpočtu, kruhovitost a válcovitost FCF budou většinou spočítány na nepatrně menší hodnotu než jejich starší verze.
Rozměry tvaru FCF, které používají Čebyševův algoritmus, zahrnují rovinnost a přímost.
