Hledáte rozměry XactMeasure GD&T? Je-li tomu tak, viz:

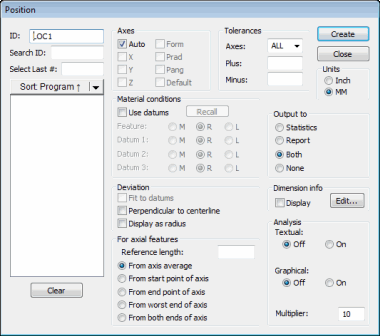

Dialogové okno Poloha rozměru
Volba nabídky Vložit | Rozměr | Poloha vypočítá polohu od prvku k počátku X, Y, Z, rovnoběžně k příslušné ose prvku. Průměr, úhel a vektor prvku jsou také součástí výpočtu.
Dialog Poloha zobrazený nahoře je dostupný jen tehdy, když byla zvolena možnost Použít starší rozměr v nabídce Vložit | Rozměr.
Tato část se vztahuje pouze k rozměrům polohy. Kótování umístění nebo souřadnic je uvedeno v části "Měření vzdálenosti od počátku".
Jestliže se používají referenční prvky, měřené hodnoty a hodnoty odchylek XYZ se počítají ve vztahu k zarovnání referenčních prvků, nicméně zobrazují se ve stávajícím zarovnání tak, aby bylo možné interpretovat hodnoty. To znamená, že prvek vykázaný s jedním rozměrem umístění může mít různé měřené hodnoty a hodnoty odchylek v porovnání s jiným rozměrem umístění, jestliže mají rozměry různé nebo žádné definované referenční prvky, i přesto, že mají stejné nominální hodnoty.
Více:
Jak okótovat prvek pomocí možnosti poloha:
