Tato možnost je k dispozici, jen když licence PC-DMIS zahrnuje možnost Malý COP nebo Velký COP.
Měřidlo je nástroj rychlé kontroly, který funguje podobně jako fyzické posuvné měřítko. Poskytuje lokální dvoubodovou rozměrovou kontrolu u objektu Mrak bodů (COP), Síť nebo COPOPER (např. COPSELECT, COPCLEAN nebo COPFILTER). Posuvné měřítko ukazuje změřenou délku ve vybrané ose nebo směru.
Vyberte možnost Posuvné měřítko z nabídky Vložit | Měřidlo.
Do dialogového okna Měřidlo můžete vstoupit následujícími způsoby:
Klikněte na tlačítko Posuvné měřítko (
) v nástrojové liště RychlýMrak.
V nástrojové liště QuickMeasure klikněte na rozevírací šipku Měřidla a pak klikněte na tlačítko Posuvné měřítko.

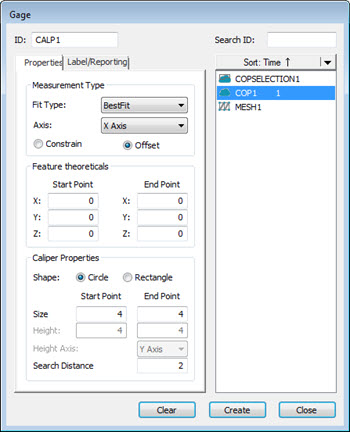

Dialogové okno Měřidlo
Posuvné měřítko má dva hroty, které se používají pro měření vzdálenosti mezi dvěma protilehlými stranami. Hrot posuvného měřítka má uživatelem definovanou velikost. Klikněte na Okno grafického zobrazení pro výběr počátečních a koncových bodů. Při použití dat v rámci velikosti hrotů, se koncové body posuvného měřidla zastaví u vysokých bodů na vybraných datech (nebo volitelně na vypočítaných bodech nejlepší shody). Software prohledává vzdálenost podél osy měřítka pro určení relevantních bodů.
Dialogové okno Měřidlo obsahuje tyto záložky:

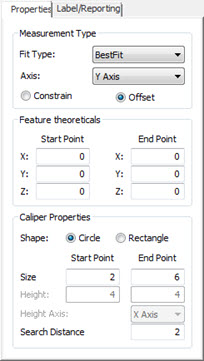

Dialogové okno Měřidlo - záložka Vlastnosti

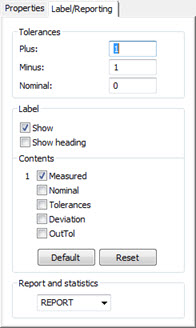

Dialogové okno Měřidlo - záložka Štítek/ProtokolováníTlačítko Vyčistit: Klikněte pro resetování dialogového okna Měřidlo na automatické nastavení konfigurace.
Tlačítko Vytvořit: Klikněte pro vytvoření nového Posuvného měřítka definovaného nastavením, které jste provedli v dialogovém okně Měřidlo. Software vytvořít Posuvné měřítko.
Tlačítko Zavřít: Klikněte pro zavření dialogového okna Měřidlo bez vytvoření Posuvného měřítka.
Tloušťka přímky posuvného měřítka
Můžete nastavit tloušťku přímky posuvného měřítka prostřednictvím záložky OpenGL dialogového okna Nastavení CAD a Grafiky (Upravit | Okno grafického zobrazení | OpenGL). Podrobnosti viz téma „Změna možností OpenGL“v kapitole „Nastavení preferencí“ hlavní dokumentace PC-DMIS.
