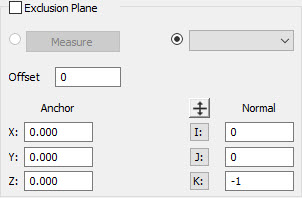

Můžete použít roviny vyloučení k odebrání všech bodů v definované oblasti roviny. Tuto vlastnost zapnete označením zaškrtávacího políčka Rovina vyloučení.
Když je označené zaškrtávací políčko Rovina vyloučení, software aktivuje definovanou rovinu vyloučení. Je-li ikona na nástrojové liště ve stisknutém stavu, je filtrování aktivováno. Po aktivaci software použije rovinu vyloučení při příštím spuštění rutiny měření.
Můžete vidět, když je rovina vyloučení v rutině měření aktivní podle toho, jak vypadá tlačítko Parametry sběru dat mraku bodů (
) na nástrojové liště RychlýMrak nebo Mrak bodů. Je-li tlačítko zobrazené jako stisknuté, je rovina vyloučení aktivní, v opačném případě není aktivní.
Existují tři možnosti, jak definovat rovinu vyloučení:
Měřit
Použijte kontaktní sondu nebo laserový snímač pro změření roviny vyloučení.
Klikněte na tlačítko Měřit a pak proveďte tři dotyky s kontaktní sondou pro změření roviny vyloučení. Pomocí laserového snímače skenujte rovinu. Pokud vyrovnání již existuje, je rovina automaticky definována v tomto vyrovnání. Pokud ne, rovina je definována pomocí strojních souřadnic. Pokud se tyto změní, musíte rovinu znovu definovat.
Zadávání hodnot XYZ a IJK
Rovinu vyloučení můžete také definovat jejím normálným vektorem a ukotvovacím bodem. Rovina vyloučení je nezávislá na filtrování dat.
Jak definovat rovinu vyloučení:
V případě potřeby upravte polohy ukotvení XYZ.
Klikněte na normálné tlačítko I, J nebo K, k němuž se rovina vztahuje a upravte hodnotu, pokud je třeba. Můžete automaticky změnit směr normálné hodnoty kliknutím na tlačítko Obrátit směr (
).
Je-li PC-DMIS v Online režimu, můžete kliknout na tlačítko Měřit pro změření definované roviny vyloučení.
Pro uložení nastavení klikněte na OK.
Výběr existující roviny
Vyberte existující rovinu (rovinu, která již v rutině měření existuje) ze seznamu Prvek roviny vyloučení. Pole Ukotvovací a Normálný (vektor) se příslušně aktualizují.
Výběrem existující roviny, když se rutina měření provádí znovu a rovina se znovu měří, se tato stane novou rovinou vyloučení používanou pro COP. Toto je užitečné u přenosných zařízení, pokud zařízení je přesunuto, nebo pokud se díl přesune na jiný povrch.
Offset - Odsadí rovinu v definovaném Normálném směru o zadanou hodnotu (v jednotkách rutiny měření).
