Sekce Zobrazení mraku bodů umožňuje přepínat mezi zobrazením mraku bodů jako bodů nebo jako sítě při provádění laserových skenů. Usnadňuje identifikaci oblastí nepokrytých daty.
Body - Tato volba zobrazuje mrak bodů jako množinu bodů. Filtr Hustota vzdálenosti v části Filtrování dat dialogového okna je povolený, když je vybrána tato možnost. Používá se k definování platné vzdálenosti bodů použitých k vytvoření mraku bodů.
Síť - Tato volba způsobí, že data laseru se během skenování jeví jako síť. Software zobrazuje aktuální průchod skenu jako mrak bodů a předchozí průchody skenu jsou zobrazeny jako síť. Tato volba je k dispozici jen pro Přenosné systémy.
Zobrazení Sítě je vztažené k orientaci laserového snímače. Pokud se při skenování změní orientace laserového snímače o více než 25 stupňů v jednom průchodu skenu, software provede zesíťování shromážděných data a automaticky vytvoří nový sken.
Hodnoty Max velikost trojúhelníku a Velikost mřížky definují zobrazenou síť. Po skenování software zobrazuje data jako síť, dokud nezavřete a znovu neotevřete rutinu měření. Data se pak jeví jako mrak bodů. Funkcionalita zobrazení sítě vyžaduje licenci pro Síť.
Jestliže rychlost skenování je nízká a ve čtverci mřížky je více než jeden bod, PC-DMIS ponechá nejlepší bod.
Je-li rychlost skenování vysoká, může být čtverec mřížky bez dat, což může způsobit mezery v zobrazené síti.
Pole Max velikost trojúhelníku - Tato hodnota určuje největší možný trojúhelník v zobrazení sítě. Je-li vzdálenost mezi jakýmikoli dvěma body větší než tato hodnota, software nevytvoří žádné trojúhelníky. Jsou-li na dílu otvorové prvky, obvykle musíte nastavit tuto hodnotu o něco málo menší než nejmenší otvor. Tím se zabrání, aby síť vyplnila otvor.
Výchozí hodnota pro Max velikost trojúhelníku je 5 mm. Software ji převede na palce, pokud rutina měření používá tuto jednotku. Rozsah platných hodnot závisí na velikosti dílu.
Velikost mřížky - Tato hodnota definuje velikost trojúhelníků pro vytváření sítě. Tato hodnota má také vliv na rozlišení sítě a jak jemně se jeví. Čím je hodnota menší, tím více času zabere vytvoření sítě, ale tím vyšší je rozlišení výsledné sítě. Uvědomte si, že tato hodnota je kriticky důležitá, protože může mít dopad na rychlost sběru dat, je-li nastavena příliš malá.
Zaškrtávací políčko Stehované záplaty - Při skenování jako zobrazení Sítě a označeném zaškrtávacím políčku Stehované záplaty je více průchodů skenů smíseno a překrývající se data jsou odebrána.

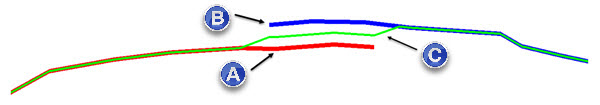

(A) - průchod skenu 1
(B) - průchod skenu 2
(C) - stehovaná oblast
Překrývající se průchody skenů musí být v rámci menší vzdálenosti než hustota bodů, aby byly stehovány.

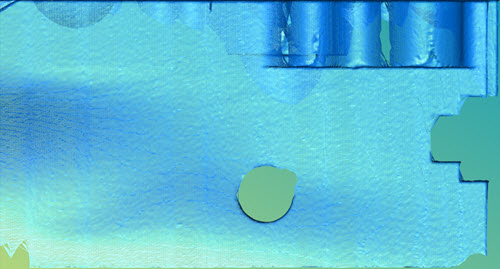

Příklad se ZAPNUTÝMI Stehovanými záplatami při skenování jako zobrazení Sítě
Při skenování jako zobrazení Sítě a pokud zaškrtávací políčko Stehované záplaty NENÍ označené, je více průchodů skenů překryto přes sebe.

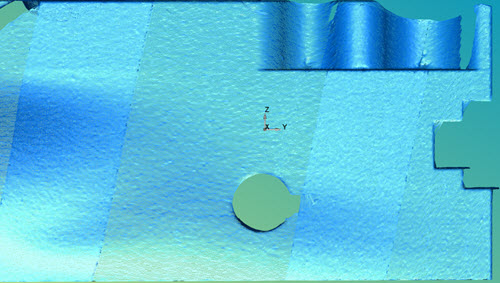

Příklad s VYPNUTÝMI Stehovanými záplatami při skenování jako zobrazení Sítě
Použití tohoto prvku:
V oblasti Zobrazení mraku bodů dialogového okna klikněte na Síť.
V poli Velikost mřížky zadejte hodnotu pro definování velikosti trojúhelníku sítě. Doporučená počáteční hodnota je 0,25 mm (asi 1/64 palce). Menší velikost mřížky poskytuje menší rozlišení (vyšší kvality) při vytváření sítě.
Je-li vzdálenost mezi jakýmikoli dvěma body větší než hodnota Max. velikost trojúhelníku, software nevytvoří žádné trojúhelníky. Jsou-li na dílu otvorové prvky, obvykle musíte nastavit tuto hodnotu o něco málo menší než nejmenší otvor. Tím se zabrání, aby síť vyplnila otvor.
Pro dokončení klikněte na OK.
