Laser zahlazení a mezery

Dialogové okno Automatického prvku - Zahlazení a Mezera

Zahlazení a mezera měří výškový rozdíl mezi dvěma sousedícími plechovými díly (Zahlazení) a vzdálenost mezi dvěm sousedícími díly (Mezera).

Pro měření Zahlazení a Mezery pomocí laserového snímače otevřete dialogové okno Automatické prvky a zvolte Zahlazení a Mezera. Dialogové okno automaticky zvětší oblast Rozšířené možnosti plechu. Tato oblast obsahuje pole polohy XYZ a pole vektoru IJK pro Hlavní body a body Měřidla. Vyberte si jeden z níže uvedených postupů.

S CAD daty

1. Načtěte CAD model.

2. Klikněte na Hlavní strana.

3. Klikněte na Strana měřidla.

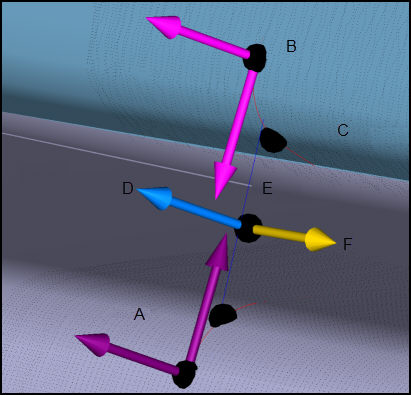

A - Master

B - Měřidlo

C - Naučené křivky CAD

D - Vektor náhledu

E - Přímka hloubky

F - Vektor protnutí

4. Tyto body musí být na referenčních „plochých“ površích, kde PC-DMIS nastavuje roviny používané pro výpočet zahlazení a ne na křivkách.

5. PC-DMIS se učí teoretickému Zahlazení.

6. PC-DMIS se učí křivkám z CAD modelu.

7. PC-DMIS se učí souřadnicím bodu a vektorům jak pro Hlavní stranu, tak pro Stranu měřidla mezery.

8. PC-DMIS používá definovanou hodnotu Hloubky a po protnutí křivek počítá teoretickou mezeru ve specifikované hloubce.

9. PC-DMIS také vypočítá vektor protnutí (podél lišty) a směr Mezery (na příč lištou).

10. Nastavte hodnoty Vtlačení a Mezera tak, aby zahrnovaly jen body, na plochých površích a ne body v zakřivené části.

11. Nastavte parametry dle potřeby. Viz „Specifické parametry Zahlazení a mezery“.

12. Zadejte potřebné informace na záložkách Sada nástrojů sondy. Chcete-li zadat informace, procházejte vlastnostmi na záložkách Laserový sken, Filtrování laseru a Ořezání laseru.

13. Pokud je to žádoucí, klikněte na tlačítko Test k otestování prvku.

14. Klikněte na tlačítko Vytvořit a pak Zavřít.

Schopnost výběru CAD Zarovnání a mezery

Při definování nebo novém definování rutiny měření je často požadavek na možnost opakovaného kliknutí na první bod CAD na vybraném povrchu.

První kliknutý bod v Okně grafického zobrazení, jiný než Bod hlavní strany nebo Vektor hrany, se nyní zobrazuje jako černá kružnice se středem ve vybraném bodu a vybraný povrch se zvýrazní.

Někdy se stane, že nalezený Bod hlavní strany je na špatném místě hranice povrchu a je třeba na bod kliknout znovu. Dále jsou popsány dva způsoby, jak postupovat:

1. Je-li Bod hlavní strany na hraně zvýrazněného povrchu, stačí znovu kliknout na bod na povrchu v těsné blízkosti hrany.

2. Neleží-li požadovaný Bod hlavní strany na zvýrazněném povrchu, kliknutí na oblast vykreslené kružnice způsobí resetování rozhraní. PC-DMIS je pak připravený, abyste sejmuli znovu první bod. K usnadnění předefinování nového výběru povrchu zůstává předchozí povrch zvýrazněný. Viz obrázky dole.

Příklad Schopnosti výběru CAD Zarovnání a mezera

Bez CAD dat

1. Najeďte strojem do místa mezery s použitím záložky Laser v Okně grafického zobrazení.

2. Klikněte na tlačítko Odečíst bod z polohy.

3. Ručně zadejte všechny teoretické hodnoty XYZ a IJK. Patří sem Bod zarovnání a mezery, Vektor náhledu, Směr mezery, Hlavní bod, Bod měřidla, Hlavní vektor a Vektor měřidla.

4. Uvědomte si, že při změně některých parametrů, a nemáte-li CAD data, PC-DMIS upraví některé hodnoty parametrů automaticky. Informace viz „Automaticky upravené hodnoty Zahlazení a mezery“.

5. Nastavte hodnoty Vtlačení a Mezera tak, aby zahrnovaly jen body, na plochých površích a ne body v zakřivené části.

6. Nastavte parametry dle potřeby. Informace viz „Specifické parametry Zahlazení a Mezery“.

7. Zadejte potřebné informace na záložkách Sada nástrojů sondy. Chcete-li zadat informace, procházejte vlastnostmi na záložkách Laserový sken, Filtrování laseru a Ořezání laseru.

8. Pokud je to žádoucí, klikněte na tlačítko Test k otestování prvku.

9. Klikněte na tlačítko Vytvořit a pak Zavřít.
