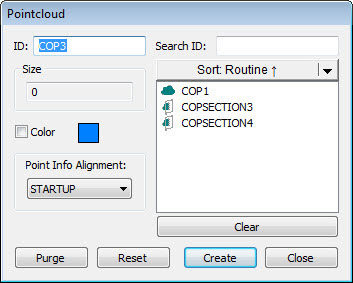

Dialogové okno Mrak bodů
Dialogové okno Mrak bodů má vliv jen tehdy, pokud příkaz COP obsahuje data.
K otevření dialogového okna Mrak bodů klikněte na tlačítko Mrak bodů (
) v nástrojové liště Mrak bodů nebo vyberte Vložit | Mrak bodů | Prvek.
Dialogové okno obsahuje následující prvky:
ID - Obsahuje jedinečnou identitu příkazu mraku bodů, který je upravován.
Hledat ID - Je-li definován dlouhý seznam operátorů, můžete vyhledávat s použitím pole Hledat ID k nalezení specifických operátorů v seznamu. Když začnete zadávat ID operátoru do pole; seznam automaticky filtruje podle zadávání.
Velikost - Celkový počet bodů v mraku bodů.
Barva - Nastavuje barvu pro skenované body v mraku bodů na vnější straně dílu. Pro změnu barvy mraku bodů zaškrtněte políčko Barva a pak klikněte na políčko Barva pro výběr barvy z dialogového okna Barva. Dodatečné informace o barvách mraku bodů viz „Barvy skenování mraku bodů“.
Seznam příkazů - Tato oblast obsahuje seznam prvků nebo skenů, které posílají data na COP příkaz v dialogovém okně. K dispozici je funkcionalita Třídit k organizování seznamu podle ID, Typu, Rutiny nebo Času. Vyberte možnost z rozevíracího seznamu a pak klikněte na tlačítko Třídit.
Informace o bodu - S otevřeným dialogovým oknem Mrak bodů můžete kliknout na bod mraku bodů v Okně grafického zobrazení k otevření dialogového okna Informace o bodu mraku bodů. Dialogové okno Informace o bodu mraku bodů obsahuje informace o bodu s ohledem na zarovnání. Toto pole obsahuje číselné ID bodu, jeho souřadnice a odhadovanou normálu bodu. Rovněž se objeví odpovídající body CAD s CAD souřadnicemi a CAD normálou. Rovněž je zobrazena odchylka mezi bodem a CAD v měřítku pro šipku odchylky zadanou v dialogovém okně. Výběr bodu nemá přiřazený žádný příkaz operátoru. S otevřeným dialogovým oknem Informace o bodu mraku bodů a kliknutím na tlačítko Vytvořit bod:
Pokud je v rutině měření CAD model a mrak bodů je vyrovnán ve zvoleném místě vytvořen, vložen a vyřešen Povrchový bod laseru.
Jinak se vytvoří a do rutiny měření vloží Sestrojený offsetový bod.
Vyčistit / Resetovat - Tlačítko Resetovat obnoví všechna data uložená v příkazu COP. Tlačítko Vyčistit trvale smaže všechna data v mraku bodů, která nejsou momentálně zobrazena, vybrána, nebo filtrována. To způsobí, že si mrak bodů ponechá pouze viditelná data.
Více informací k prohlížení informací o odchylce bodů mraku bodů viz „Informace o bodu mraku bodů“.
