Provádění rozšířeného skenování povrchu

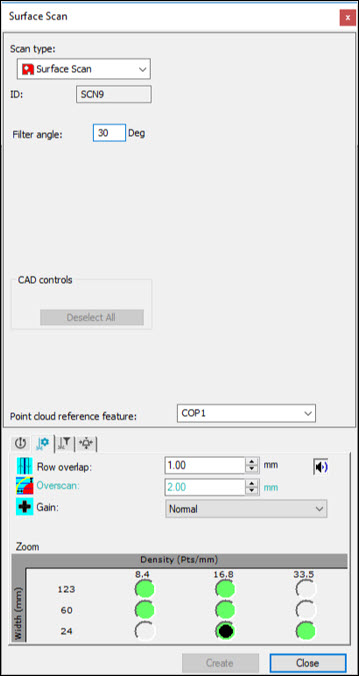

Dialogové okno Sken povrchu

Dialogové okno Sken povrchu vytvoří řadu skenů k pokrytí výběru povrchů. Například:

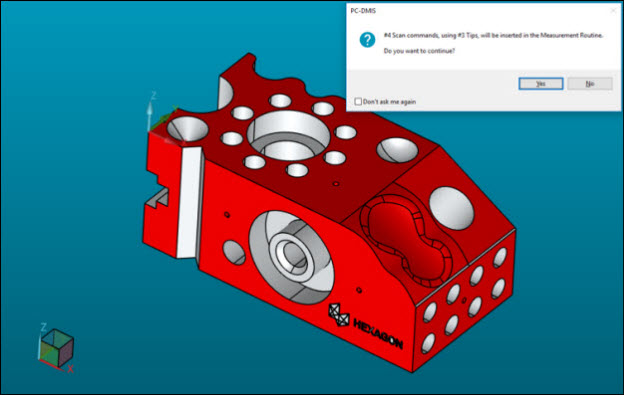

Příklad Rozšířeného skenování povrchu

Vytváření Rozšířeného skenování povrchu

  1. Ujistěte se, že je aktovována laserová sonda.

  2. Uveďte PC-DMIS do režimu DCC.

  3. Ověřte si, že vektory CAD na površích jsou správně definované. Je-li třeba, můžete je upravit v dialogovém okně Vektory CAD (Upravit | Okno grafického zobrazení | Vektory CAD). Více informací viz téma „Úprava vektorů CAD“ v kapitole „Úprava zobrazení CAD“ v hlavní dokumentaci PC-DMIS.

  4. Vytvořte COP v dialogovém okně MrakBodů (Vložit | Mrak bodů | Prvek). Podrobnosti o vlastnostech mraku bodů a vytváření COP viz kapitola „Použití mraku bodů“.

  5. Nastavte vhodnou rychlost skenování. Podrobnosti viz kapitola „Začínáme“.

  6. Vyberte položku nabídky Vložit | Sken | Sken povrchu. Objeví se dialogové okno Sken s již vybranou položkou Sken povrchu ze seznamu Typ skenu.

  7. Do pole Úhel filtrování napište příslušný úhel filtrování.

  8. V seznamu Referenční prvek mraku bodů vyberte referenční prvek mraku bodů.

  9. Otevřete sadu nástrojů sondy (Zobrazit | Sada nástrojů sondy). Postupujte takto:

  1. V Okně grafického zobrazení (Zobrazit | Okno grafického zobrazení) vyberte povrchy v CAD, které má sken povrchu pokrýt. Pro nápovědu viz kapitola „Úprava zobrazení CAD“ v hlavní dokumentaci PC-DMIS.

  2. Klikněte na tlačítko Vytvořit. PC-DMIS potřebné skeny do okna úprav. Například:

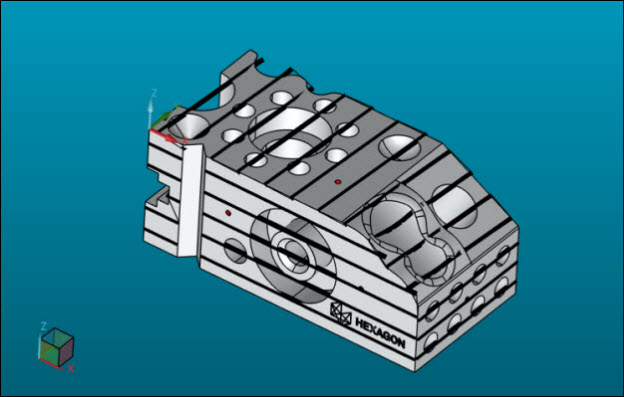

Příklad Rozšířeného skenování povrchu v okně úprav

Pamatujte:
