Přemístění stanovišť skupinového zarovnání

K přemístění stanoviště skupinového zarovnání:

  1. Změřte všechny prvky, které lze změřit z první polohy sledovače.

  2. Vytvořte nové stanoviště jedním z těchto způsobů:

  3. Klikněte na Přidat k přidání nového stanoviště do seznamu stanovišť a pak klikněte na Zavřít.

Pokud používáte body, ujistěte se, že je vypnutá kompenzace sondy, dříve než vložíte příkaz skupinového zarovnání.

  1. Vyberte položku nabídky Vložit | Zarovnání | Svazek k vložení příkazu skupinového zarovnání. Všechny prvky rozložitelné na body, jako jsou body, kružnice a koule, se zobrazují pod Stanovištěm 1 a lze je vybrat jako součást skupinového zarovnání.

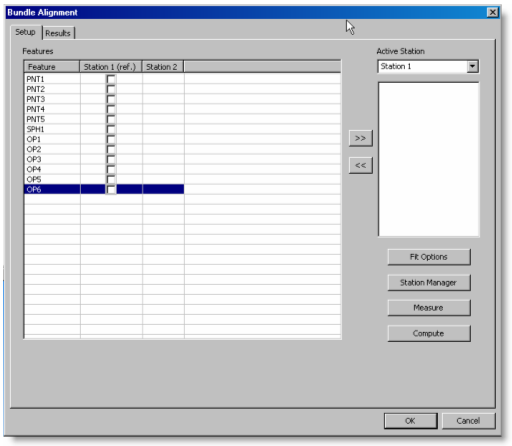

Dialogové okno skupinového zarovnání se zobrazením měřených prvků na Stanovišti 1

  1. Vyberte další stanoviště vytvořené v kroku 3, kam se má přesunout sledovač z combo pole Aktivní stanoviště.

  2. Označte zaškrtávací políčka vedle prvků ve sloupci polohy prvního sledovače, které chcete použít pro skupinové zarovnání v další poloze stanoviště.

  3. Klikněte na pro přidání vybraného prvku do seznamu Aktivního stanoviště pro další stanoviště.

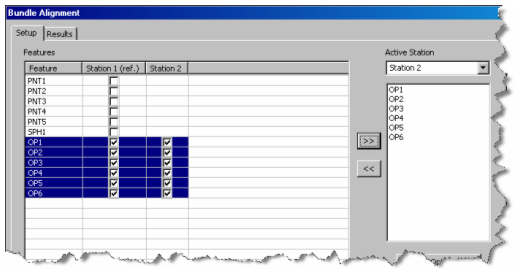

Prvky vybrané z prvního stanoviště přidané do dalšího Aktivního stanoviště.

  1. Přesuňte fyzicky stanoviště sledovače do nové polohy Aktivní stanice.

  2. Klikněte na Měřit a dialogové okno Možnosti režimu provádění vás provede dostupnými skupinovými měřeními pro nové Aktivní stanoviště.

Stavový řádek ukazuje, pokud stanice není ještě orientovaná ve skupinové síti jejím červeným zvýrazněním, takto: .

  1. Po změření potřebných prvků prohlédněte celkové výsledky v „Záložce Výsledky“. Výsledky u změřených prvků obsahují zdrojové stanoviště, orientaci, střední kvadratickou chybu a rozptyl.

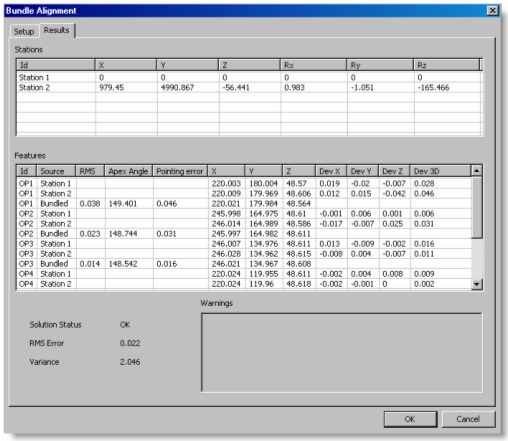

Záložka Výsledky po změření prvků z nového Aktivního stanoviště

  1. Pokud je Stav řešení OK, kliknutím na OK se vloží příkaz skupinové zarovnání do rutiny měření. Nové stanoviště je nyní orientované a k dispozici síti.

V případě potřeby lze některé prvky vyloučit z aktuálního výpočtu svazku a přepočítat v záložce Nastavení.

  1. Dokončete předchozí kroky, pokud se přesouváte do polohy dalšího stanoviště.
