CWS může pracovat v různých výhradních režimech:
Režim Vzdálenost (výchozí)
Režim Tloušťka
Můžete povolit režim Tloušťka, když otevřete dialogové okno Sken tloušťky, nebo když provedete příkaz. Software zakáže režim Tloušťka, když zavřete dialogové okno, nebo když je provádění příkazu dokončeno.
V režimu Tloušťka software protokoluje dva páry hodnot z řídicí jednotky čidla:
Vzdálenost1 a Intenita1
Vzdálenost2 a Intenita2
PC-DMIS zobrazuje tyto hodnoty v okně Odečty sondy, když je otevřené dialogové okno sken Tloušťky nebo během provádění.
Chcete-li vytvořit Sken tloušťky:
Ujistěte se, že jste v režimu DCC a že CWS je aktivní snímač.
Importujte model CAD pro definování trajektorie snímače.
Otevřete dialogové okno sken Tloušťky (Vložit | Sken | Toušťka).

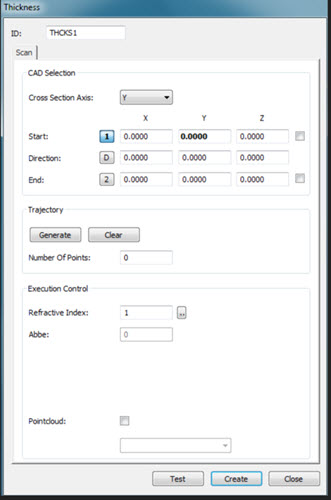

Dialogové okno Sken tloušťky
Vyberte osu ze seznamu Osa příčného řezu. Možnosti jsou X, Y nebo Z.
Zadejte možnosti Start, Směr a Konec, nebo klikněte na model CAD v Okně grafického zobrazení pro automatické vyplnění těchto hodnot.
Zaškrtávací políčka Start a Konec umožňují přichytit kliknutí myši Počátečního a Koncového bodu na hranu CAD. PC-DMIS vytvoří lomenou čáru z vybrané Osy příčného řezu a prvního kliknutí myši. Pak můžete upravit Osu příčného řezu z pole Start. Software automaticky aktualizuje vytvořenou lomenou čáru z nových uživatelem definovaných souřadnic.
V oblasti Trajektorie klikněte na tlačítko Vytvořit. Software vytvoří trajektorii skenu pro snímač, zobrazí počet vytvořených bodů a aktualizuje zobrazení v Náhledu CAD.

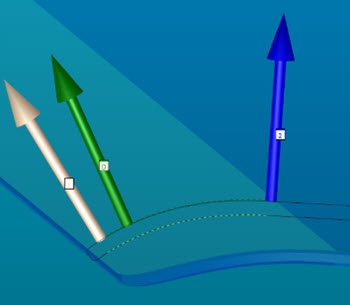

Příklad vytvořeného Skenu tloušťky
Klikněte na tlačítko Vyčistit k odebrání trajektorie a hodnot skenu v polích Start, Směr a Konec.

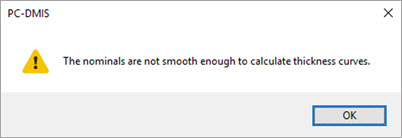

Nominální data primární křivky musí být hladká relativně k tloušťce. Jestliže toto není hladká křivka a kliknete na tlačítko Vytvořit, software zobrazí chybové hlášení a nevytváří body.
Je-li třeba, upravte hodnotu Indexu refrakce. Klikněte na tlačítko Upravit k otevření dialogového okna Vybrat materiál: Můžete si pak prohlédnout nebo aktualizovat aktuální hodnoty.

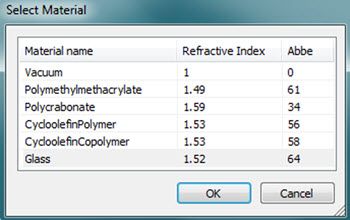

Vyberte dialogové okno Vybrat materiál pro Sken tloušťky.
Označte zaškrtávací políčko MrakBodů, chcete-li zahrnout skenované body do stávajícího příkazu MrakBodů (COP). Po označení tohoto zaškrtávací políčka zadejte ID pro příkaz COP nebo ho vyberte ze seznamu. Pokud COP příkaz neexistuje, PC-DMIS se zeptá, zda chcete vytvořit nový. Podrobnosti k operátorům mraku bodů viz kapitola „Operátory mraku bodů“ v dokumentaci k PC-DMIS Laser.
