Jakmile jste vytvořili hrot Vision, můžete upravit data sondy pro zvolený hrot výběrem Upravit z dialogového okna Utility sondy. Výchozí hodnoty jsou k dispozici podle definované sondy. Otevře se dialogové okno Upravit data sondy.

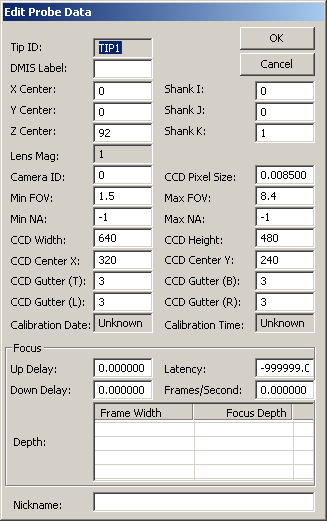

Dialogové okno Upravit data sondy pro hroty Vision
Můžete podle potřeby upravovat nebo prohlížet následující hodnoty hrotu Vision podle definované sondy Vision:
ID hrotu: Zobrazí ID hrotu pro uvedená data sondy
Štítek DMIS: Toto okno zobrazuje štítek DMIS. Při importování souborů DMIS používá PC-DMIS tuto hodnotu k identifikování příkazu SNSDEF v importovaném souboru DMIS.
Střed XYZ: Střed ohniska kamery. Aktualizuje se pomocí „Kalibrovat offset sondy“, aby kamera a dotyková sonda byly ve stejném referenčním systému.
Dřík IJK: Tyto tři hodnoty udávají vektor pro směr zaměření optických čoček.
Zvět. čoček: Zobrazí zvětšení definovaných čoček sondy.
ID kamery: Umožňuje poskytnout ID pro kameru, kterou používáte. U podpory duální kamery celočíselná hodnota ukazuje, zda tento hrot dostává obraz ze vstupu 0 nebo 1 kamery Frame Grabber.
Velikost pixelů CCD: Velikost pixelů, při nichž jsou obrazová data vyhodnocována. Menší hodnoty znamenají vyšší rozlišení zachytávání snímků.
Min zorné pole: Tato hodnota umožní nastavit minimální povolenou velikost zorného pole.
Max zorné pole: Tato hodnota umožní nastavit maximální povolenou velikost zorného pole.
Min NA: Tato hodnota umožní poskytnout minimální povolenou numerickou aperturu.
Max NA: Tato hodnota umožní poskytnout maximální povolenou numerickou aperturu.
NA je obvykle uvedena na čočkách objektivu mikroskopu a používá ji software k odhadování vhodného rozsahu zaostření. Nedefinovaná hodnota je -1.
Šířka CCD: Poskytuje šířku video rámce vašeho optického zařízení.
Výška CCD: Poskytuje výšku video rámce vašeho optického zařízení.
Střed X CCD: Poskytuje optický střed na ose X pro video rámec.
Střed Y CCD: Poskytuje optický střed na ose Y pro video rámec.
Šířka, Výška CCD a Střed XY se používají a aktualizují při kalibraci optického středu sondy Vision. Viz „Kalibrovat optický střed“
CCD rýha (TBLR): Tyto hodnoty poskytují počet řádků nahoře (T), dole (B) a sloupců vlevo (L) a vpravo (R) (v pixelech) kolem okraje obrazu kamery, které by měly být ignorovány během kalibrace a měření. Některé kamery v této oblasti zobrazují „mrtvé pixely“.
Datum kalibrace: Zobrazuje datum, kdy byl hrot Vision kalibrován.
Čas kalibrace: Zobrazuje čas, kdy byl hrot Vision kalibrován.
Oblast zaostření
Zpož. nahoru: Přibližné zpoždění v sekundách pro zaostření od počátku do stabilizace, je-li zaostřovací pohyb kladný nebo nahoru.
Latence: Průměrná doba v sekundách mezi okamžikem záznamu polohy lože a dat video rámce.
Zpož. dolů: Přibližné zpoždění v sekundách pro zaostření od počátku do stabilizace, je-li zaostřovací pohyb záporný nebo dolů.
Rámce/sekundu: Měřené rámce za sekundu během zaostřování.
Hloubka: Tabulka velikosti rozměru X zorného pole a odpovídající hloubka faktoru pole.
Přezdívka: Uživatelem definovaný název pro hrot.
