La calibrazione delle punte del tastatore indica a PC-DMIS la posizione e il diametro delle punte stesse. Non è possibile eseguire una routine di misurazione e misurare un pezzo finché non si calibrano prima le punte del tastatore. I termini "calibrazione" e "qualifica" vengono usati come sinonimi.
Per iniziare il processo di calibrazione:
Accertarsi che gli angoli desiderati della punta siano disponibili nell'elenco Punte attive della finestra di dialogo Utility tastatore (Inserisci| Definizione Hardware | Tastatore).
Selezionare nell'elenco il tastatore o le punte che si desidera calibrare.
Fare clic su Misura per visualizzare la finestra di dialogo Misura tastatore.
Se l'utente dispone di un sistema di cambio dei tastatori e il file del tastatore in uso non contiene la configurazione del tastatore, PC-DMIs scarterà automaticamente la configurazione caricata e preleverà la configurazione richiesta.

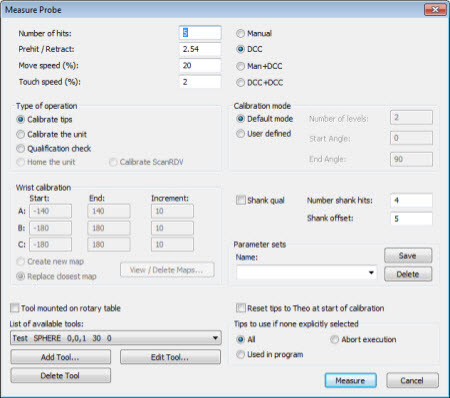

Finestra di dialogo Misura tastatore
Nella finestra di dialogo Misura tastatore vengono visualizzate le impostazioni applicabili alla misurazione per la calibrazione del tastatore. Una volta eseguite le selezioni desiderate, fare clic sul pulsante Misura per iniziare.
Requisiti per la calibrazione
Per iniziare il processo di calibrazione è necessario innanzi tutto definire un utensile di qualificazione. Il tipo di misurazione da eseguire sull'utensile dipende dal tipo di utensile stesso (di solito una SFERA) e dal tipo di punta (a SFERA, a DISCO, CONICA, CILINDRICA, OTTICA).
Per selezionare uno strumento di qualificazione definito dall'elenco fare clic sull'elenco degli utensili disponibili.
Per definire un nuovo utensile di qualificazione da aggiungere all'elenco di utensili disponibili fare clic su Aggiungi utensile.
Per modificare la configurazione dell'utensile di qualificazione attualmente definito fare clic su Modifica utensile.
Per eliminare lo strumento di qualificazione attualmente definito fare clic su Elimina utensile.
Inizio della calibrazione
PC-DMIS visualizza uno di due tipi di messaggio che richiede se l'utensile di calibrazione è stato spostato. Il tipo dipende dalla capacità della macchina a utilizzare i punti DCC per individuare l'utensile di calibrazione:
Casella di messaggio SÌ/NO
Questa casella di messaggio viene visualizzata nel caso di macchine che non sono in grado di individuare l'utensile di calibrazione mediante punti DCC (come nel caso di macchine esclusivamente manuali):
L'utensile di calibrazione è stato spostato oppure il punto di zero della macchina è stato modificato? AVVERTENZA: inizio rotazione punta verso PUNTA1.
Sì/No

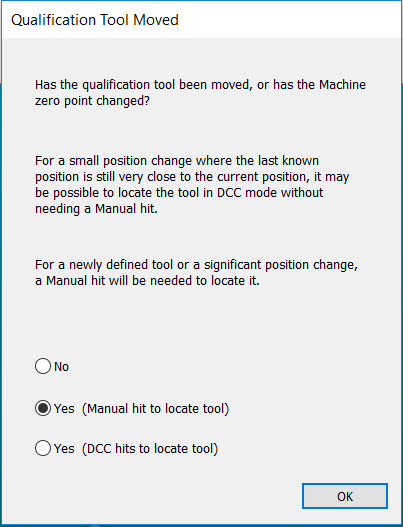

Finestra di dialogo Utensile di calibrazione spostato
La finestra di dialogo Utensile di calibrazione spostato viene visualizzata se la macchina di misurazione e la configurazione del tastatore sono tali da poter individuare l'utensile di calibrazione mediante i punti DCC:
Finestra di dialogo Utensile di calibrazione spostato
Se si seleziona No, PC-DMIS visualizza la finestra di dialogo Esecuzione. Tuttavia non occorrerà acquisire alcun punto manuale a meno che ciò non sia necessario in base al metodo di misurazione selezionato (ad esempio, quello manuale).
Per un tastatore tattile su un CMM di tipo Bridge, PC-DMIS continuerà con la routine di calibrazione automatica.
Se si seleziona Sì (punto manuale per localizzare l'utensile), PC-DMIS visualizza la finestra di dialogo Esecuzione. Questa richiede che si acquisiscano uno o più punti in modalità manuale (a seconda del tipo di utensile) prima di procedere con la calibrazione.
Per un tastatore tattile su un CMM di tipo Bridge, è necessario prendere manualmente il punto sulla sfera per rilevare la posizione dell'utensile.
Se si seleziona Sì (punti DCC per localizzare l'utensile), PC-DMIS visualizzerà la finestra di dialogo Esecuzione e tenterà automaticamente di usare i punti DCC per localizzare l'utensile di calibrazione. Si può usare questa opzione quando l'utensile di calibrazione è stato spostato molto vicino alla posizione precedente..
Informazioni su Controlla collisione lato per un CMM Bridge durante la calibrazione

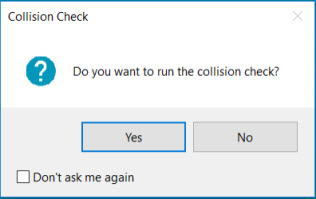

A questo punto, per un tastatore tattile su un CMM di tipo Bridge, PC-DMIS visualizza la finestra di dialogo Controllo collisione. In questa finestra viene richiesto se si desidera eseguire il controllo Collisione lato:
Finestra di dialogo Controllo collisioni - Messaggio di controllo collisioni
Se si seleziona No, PC-DMIS continua con la calibrazione standard (ovvero non esegue il controllo Collisione lato).
Se si risponde Sì, PC-DMIS verifica eventuali collisioni con i limiti correnti nell'area Limiti CMM della schheda Pezzo/Macchina nella finestra di dialogo Opzioni di impostazione . Se necessario, PC-DMIS aggiunge eventuali spostamenti di sicurezza. PC-DMIS visualizza la finestra di dialogo Controllo collisioni con il nome della punta correntemente controllata:
Finestra di dialogo Controllo collisioni - Nome della punta
L'esecuzione del controllo Collisione lato richiede pochi secondi. Il tempo necessario dipende dal numero di punte selezionate. È possibile utilizzare il pulsante Arresta o Annulla per interrompere o annullare il controllo. Se necessario, PC-DMIS aggiunge degli spostamenti di sicurezza (ritirando la punta lungo X o Y ) per evitare possibili collisioni con i lati CMM e degli spostamenti di sicurezza lungo Z per evitare possibili collisioni con la piastra, il tetto o la sfera dello strumento di misura.
Una volta che PC-DMIS ha eseguito il controllo Collisione lato, se necessario, viene eseguita la routine di calibrazione migliorata con gli spostamenti di sicurezza.
In alcune situazioni, il controllo Collisione lati potrebbe rilevare alcune rotazioni della punta del tastatore che provocano collisioni che non possono essere risolte automaticamente. In questi casi, la calibrazione non viene eseguita in maniera sicura e PC-DMIS la interrompe. Visualizza quindi un messaggio "Impossibile calibrare" in cui sono riportati i nomi delle punte con problema.
Il controllo Collisione lati è disponibile solo quando si esegue la routine di calibrazione direttamente con l'interfaccia PC-DMIS. Non funziona con l'opzione Automazione o con il comando CALIBRAZIONE AUTOMATICA.
Una volta terminata la misurazione
Al termine della misurazione, PC-DMIS calcolerà i risultati della calibrazione in base al tipo di tastatore, all'utensile usato e all'operazione richiesta. La differenza tra le due opzioni Sì nella finestra di dialogo Utensile di calibrazione spostato riguarda esclusivamente il fatto se durante la misurazione sarà necessario acquisire un punto manualmente. Ai fini dei calcoli successivi alla misurazione, entrambe le opzioni Sì si equivalgono.
Al termine della calibrazione, un breve riepilogo per ciascuna punta sarà visibile nell'elenco Punte attive nella finestra di dialogo Utility tastatore. Per vedere i risultati dettagliati della calibrazione fare clic sul pulsante Risultati della finestra di dialogo.
Nuova calibrazione
In generale, PC-DMIS non può rilevare se la punta di un tastatore necessita di una nuova calibrazione. Accertarsi di eseguire una nuova calibrazione ogni volta che si apporta una modifica al tastatore.
Vedere anche:
Utensile montato su tavola rotante
Ripristina i valori teorici delle punte all'inizio della calibrazione
