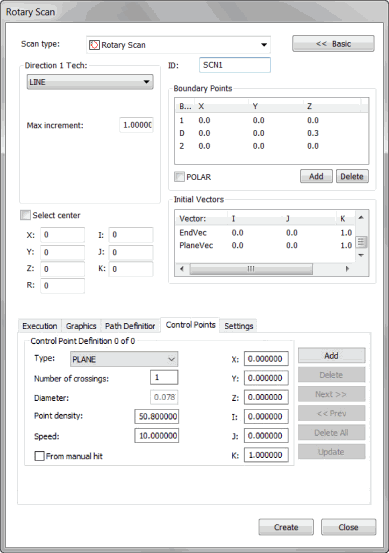

Finestra di dialogo Scansione rotante
Il metodo di scansione Inserisci | Scansione | Scansione rotante consente di eseguire la scansione della superficie intorno a un dato punto a un raggio specificato dal punto stesso. Il raggio viene mantenuto indipendentemente dalle modifiche della superficie. Questa procedura utilizza il punto iniziale e il punto finale per l'arco della misurazione. Inoltre include un punto di direzione per definire la direzione dall'inizio alla fine.
Un esempio di scansione rotante intorno a un cono
Per maggiori dettagli sulla finestra di dialogo Scansione rotante, vedere "Funzioni comuni della finestra di dialogo Scansione" nella documentazione di PC-DMIS Core.
Per creare una scansione rotante:
Assicurarsi che il TTP o un tastatore analogico siano abilitati.
Attivare la modalità DCC di PC-DMIS.
Selezionare Inserisci | Scansione | Rotante per aprire la finestra di dialogo Scansione rotante.
Digitare il nome della scansione nella casella ID se si desidera utilizzare un nome personalizzato.
Determinare il punto centrale della scansione rotante. A tale scopo, è possibile utilizzare una delle due seguenti procedure:
Selezionare la casella di opzione Seleziona centro e fare clic su un punto del pezzo.
Digitare manualmente la posizione del centro del cerchio nelle caselle XYZ e IJK .
Immettere un valore del raggio per la scansione rotante nella casella R. Dopo avere immesso un valore per il raggio, PC-DMIS disegna la posizione della scansione sul modello del pezzo nella finestra di visualizzazione grafica.
Verificare che le informazioni sul centro XYZ e IJK della scansione siano corrette.
Deselezionare la casella di controllo Seleziona centro .
Selezionare la tecnica appropriata dall'elenco Tecnica direzione 1. A seconda della tecnica selezionata, immettere i valori appropriati di incremento e angoli nelle caselle Incr. max, Incr. min, Angolo max e Angolo min.
Se la scansione passa attraverso più superfici, selezionare le superfici utilizzando la casella di controllo Seleziona illustrata nell'argomento "scheda Grafica".
Aggiungere il punto 1 (punto iniziale), il punto D (direzione della scansione) e il punto 2 (punto finale) della scansione rotante. Verrà selezionata una curva da sottoporre a scansione. Se si desidera eseguire la scansione dell'intera circonferenza, eliminare il punto 2. Prendere i punti di bordo seguendo la procedura appropriata descritta nell'argomento "Riquadro Punti di bordo
Selezionare il tipo appropriato di punti da prendere nell'elenco Tipo di punti nel riquadro Comandi dei punti.
Apportare le modifiche necessarie ai vettori nelle aree Vettori iniziali. Per far ciò, fare doppio clic sul vettore, apportare le modifiche necessarie nella finestra di dialogo Modifica elemento di scansione e fare clic su OK per tornare alla finestra di dialogo Scansione rotante.
Selezionare la modalità appropriata dei valori nominali nell'elenco Nominali nel riquadro Metodo nominali.
Nella casella Tolleranza del riquadro Metodo nominale, immettere un valore di tolleranza che almeno compensi il raggio del tastatore.
Selezionare la modalità di esecuzione appropriata dall'elenco Esegui nel riquadro Esec. controlli.
Se il pezzo è sottile, specificare lo spessore del pezzo nella casella Spessore nella scheda Grafica.
Se necessario, selezionare una delle caselle di controllo dalle sezioni nella scheda Esecuzione.
Se si utilizza un tastatore analogico, utilizzare la scheda Punti di controllo per eseguire la scansione in maniera ottimale.
Fare clic sul pulsante Genera nel riquadroPercorso teorico nella scheda Definizioni percorso per generare un'anteprima della scansione nel modello CAD nella finestra di visualizzazione grafica. Quando si genera la scansione PC-DMIS la avvia dal punto iniziale e segue la direzione scelta fino al raggiungimento del punto di bordo.
Se necessario, è possibile eliminare i singoli punti. Per far ciò, selezionare i punti uno alla volta nel riquadro Percorso teorico e premere il tasto Canc.
Apportare modifiche aggiuntive alla scansione in base alla necessità.
Fare clic sul pulsante Crea.. La scansione viene inserita nella finestra di modifica.
