Per calcolare un punto di superficie laser sono disponibili tre metodi: Planare, Sferico e Punto di superficie esteso. Per ulteriori informazioni su questi metodi, vedere Metodi di calcolo.

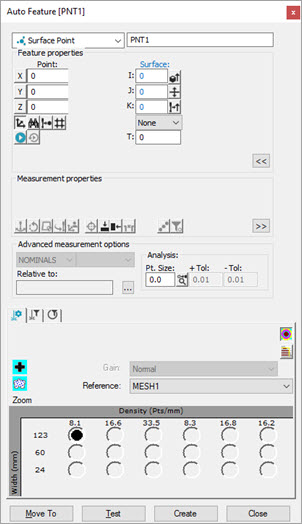

Finestra di dialogo Elemento automatico - Punto di superficie
Per misurare un punto di superficie con un sensore laser, procedere come segue.
Accedere alla finestra di dialogo Elemento automatico (Inserisci | Elemento | Auto | Punto) e fare clic su Punto di superficie.
Eseguire una delle seguenti operazioni:
Fare clic sul CAD nella finestra di visualizzazione grafica in modo da definire posizione e vettore del punto. Immettere manualmente le informazioni mancanti.
Nella finestra di visualizzazione grafica, usare la scheda Laser per spostare la macchina sulla posizione del punto. Quindi, nel riquadro Proprietà elemento, fare clic sul pulsante Leggi punto da posizione (
). Immettere manualmente le informazioni mancanti.
Immettere manualmente i valori teorici di X, Y, Z, I, J, K e così via.
Inserire le informazioni necessarie nelle schede della barra degli strumenti del tastatore. Per immettere le informazioni, scorrere tra le schede Proprietà della scansione laser, Proprietà del filtraggio laser e Proprietà delimitazione laser.
Se si desidera, fare clic sul pulsante Test per verificare l'elemento.
AVVERTENZA: facendo questo si mette in movimento la macchina. Per evitare infortuni, allontanarsi dalla macchina. Per evitare danni all'hardware far funzionare la macchina a una velocità minore.
Fare clic su Crea, quindi su Chiudi.
Vedere anche:
Testo della modalità di comando del punto di superficie
Percorso elemento automatico Punto di superficie
Estrazione di un punto di superficie laser automatico da una mesh
