La vista laser è una vista nella finestra di visualizzazione grafica che consente di visualizzare quello che il sensore "vede". Si accede alla vista laser ogniqualvolta si fa clic sulla scheda Laser.
Usare la vista laser durante la calibrazione del tastatore laser, la scansione e la misurazione di elementi automatici. Questa scheda mostra le informazioni usate. Durante il processo di scansione, PC-DMIS scarta qualsiasi dato all'esterno del rettangolo della regione di taglio. Per ulteriori informazioni, vedere la schermata in “Barra degli strumenti del tastatore laser: scheda Proprietà regione di taglio laser”.

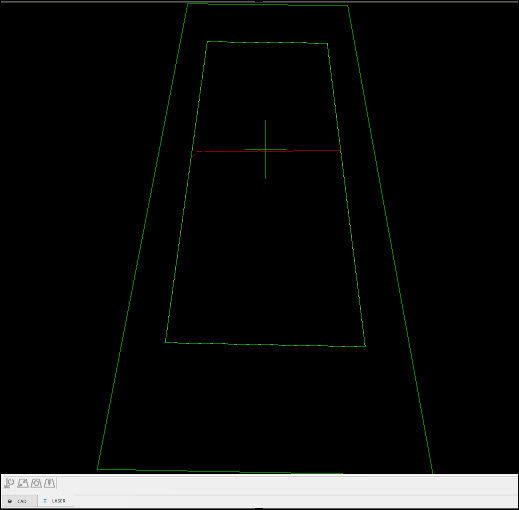

Finestra di visualizzazione grafica - Scheda Laser
Fare clic sul pulsante Avvia/Arresta (
) per attivare o disattivare lo stato del laser nella scheda Laser. Quando si apportano modifiche nella Barra degli strumenti del tastatore, sarà necessario modificare lo stato del laser per applicare le modifiche nella scheda Laser.
Aggiunte per i sensori Perceptron:
Attiva/Disattiva esposizione automatica - Determina automaticamente l'esposizione ottimale da usare per la misurazione. Prima di fare clic su questo pulsante, puntare il laser sul pezzo. Per ulteriori informazioni, vedere "Esposizione".
Aggiunte per i sensori Perceptron e CMS:
Se si utilizza un sensore CMS o Perceptron, vengono visualizzati i seguenti pulsanti:
Attiva/Disattiva guadagno automatico - Quando il sensore HP-L-5.8 è a portata di un pezzo, si può selezionare il pulsante per memorizzare l'impostazione migliore del guadagno e aggiornare di conseguenza la casella degli strumenti del tastatore.
Taglio automatico - Imposta automaticamente il taglio in base ai dati presenti nella scheda Laser.
Reimposta taglio - Elimina il taglio esistente. Questo reimposta l'intera vista del sensore per la modalità dello zoom di scansione selezionata. Per ulteriori informazioni, vedere "Stati dello zoom di scansione (per i sensori CMS)
Centra il pezzo - Centra il pezzo nel campo visivo del sensore.
Inoltre, per i sensori Perceptron e CMS, è possibile trascinare l'area di taglio con il mouse. È una facile alternativa alla definizione della regione di taglio mediante immissione dei valori nella Casella degli strumenti del tastatore.
