Usando l'interfaccia di avvio rapido con il dispositivo portatile è possibile creare diversi allineamenti. Gli esempi essenziali di allineamenti qui forniti si riferiscono direttamente ai riflettori e ai T-probe Leica, ma i principi sono gli stessi per tutti i dispositivi portatili.
Esempio di allineamento piano-linea-punto con CAD e riflettori
Importare un modello CAD. Vedere "Importazione dei dati nominali".
Selezionare Allineamenti | Piano/Linea/Punto nell'interfaccia Avvio rapido.

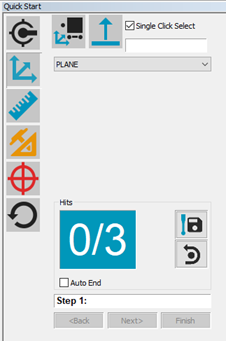

Interfaccia di avvio rapido che mostra un allineamento Piano-Linea-punto
Seguire le istruzioni fornite dall'interfaccia di avvio rapido per misurare gli elementi dell'allineamento.
Quando non si è ancora allineati al pezzo, usare il "metodo dei punti forzati" per eseguire le misure. Per ulteriori informazioni sui "punti forzati", vedere l'argomento "Scheda Opzioni" nel capitolo "Interfaccia Leica".
Acquisendo il punto (Ctrl + H), le misure da fermo attuali vengono memorizzate internamente. Dopo aver spostato il tastatore della distanza sul vettore, PC-DMIS calcola il vettore IJK tra il primo e il secondo punto e compensa di conseguenza lo scostamento del punto risultante.
Distanza sul vettore mostrata per il movimento del riflettore
Esempio di allineamento piano-linea-linea con CAD e T-Probe.
Importare un modello CAD. Per informazioni, vedere "Importazione di dati CAD o di dati di routine di misurazione" nel capitolo "Uso delle opzioni avanzate del menu File" della documentazione delle funzioni base di PC-DMIS.
Nella barra degli strumenti Modalità grafiche abilitare la modalità di programmazione (
).
Nella stessa barra degli strumenti, selezionare la modalità per i dati del CAD:
Modalità Curva: è usata con CAD con curve e punti.
Modalità Superficie: è usata con CAD con dati di superfici.
Selezionare Allineamenti | Piano/Linea/Linea nell'interfaccia Avvio rapido.
Seguire le istruzioni fornite dall'interfaccia di avvio rapido per misurare gli elementi dell'allineamento nella modalità di programmazione.

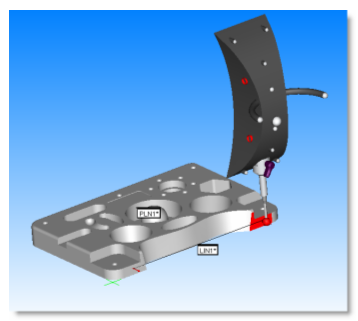

Misura degli elementi di un allineamento con un T-Probe
Una volta completata la routine di misurazione, eseguirla premendo i tasti CTRL+Q o selezionando la voce del menu File | Esegui.
Quando non si è ancora allineati al pezzo, usare il "metodo dei punti forzati" per eseguire le misure. Per ulteriori informazioni sui "punti forzati", vedere l'argomento "Scheda Opzioni" nel capitolo "Interfaccia Leica".
Creazione di allineamenti off line
È possibile creare anche un allineamento off line usando elementi misurati in precedenza selezionandoli nella finestra di modifica invece di misurarli mediante l'interfaccia di avvio rapido.
