Questa voce di registro specifica se PC-DMIS usa o meno due clic del mouse per definire i valori XYZ ed IJK, quando si seleziona un punto di bordo automatico nella finestra di visualizzazione grafica.
Se è impostato su TRUE (1), PC-DMIS usa due clic del mouse, uno per ciascuna superficie, per determinare i valori XYZ ed IJK corretti. Se è impostato su FALSE (0), PC-DMIS usa il metodo precedente che ammette un solo clic.
Nome voce: DCCEdgePoint2ClickSelect
Tipo di voce: valore TRUE/FALSE. Il valore predefinito è FALSE.
Quando si fa clic sulla superficie del modello CAD nella finestra di visualizzazione grafica per creare un elemento Punto di bordo automatico, si noterà che alcune superfici non hanno bordi esattamente a 90 gradi, bensì raccordati con curve strette che si evidenziano ingrandendole sul CAD.
Bordo CAD – Ad una certa distanza, sembra possibile creare un punto di bordo.

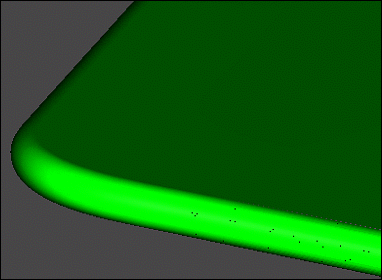

Bordo CAD – Tuttavia, osservando più da vicino, si nota non uno spigolo a 90 gradi, bensì una curva stretta.
Il problema di alcuni punti di bordo automaticiè che può succedere di fare clic sullo spigolo ed ottenere una posizione XYZ corretta, ma il vettore IJK può risultare errato. Oppure, è possibile fare clic su un altro punto del pezzo per ottenere il vettore IJK corretto, ma la posizione XYZ sarà errata.
Se si imposta la voce DCCEdgePoint2ClickSelect su TRUE, PC-DMIS consente di fare 2 clic con il mouse (uno per ciascuna superficie) per ottenere la posizione XYZ e il vettore IJK corretti.
Clic 1 del mouse, PC-DMIS rileva la posizione XYZ ed il vettore IJK.
Clic 2 del mouse, se il vettore IJK non è corretto, PC-DMIS rileva un vettore IJK valido.
Se il modello CAD presenta uno spigolo di 90 gradi, si può fare clic su entrambe le facce dello spigolo ed il punto di spigolo verrà creato nel modo consueto.
Quando si usa questa modalità per creare punti di bordo automatici, si può ordinare a PC-DMIS a visualizzare un messaggio. Vedere "Selezione Punto di Bordo DCC con 2 Clic Mostra avvertenze"
Per informazioni sui punti di bordo automatici, vedere l'argomento "Creazione di un punto di bordo automatico" nel capitolo "Inserimento di elementi automatici" della documentazione di PC-DMIS CMM.
