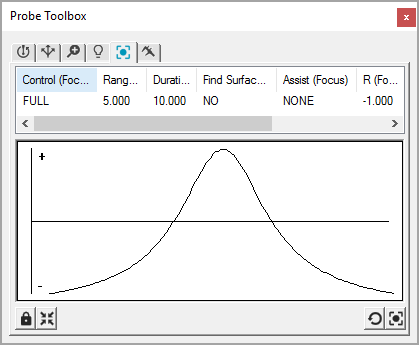

Casella degli strumenti del tastatore - Scheda Fuoco con risultati grafici della messa a fuoco non corretta. Un grafico di messa a fuoco corretto mostra una curva arrotondata, come una U sottosopra.
La scheda Fuoco permette di eseguire un'immediata messa a fuoco sul pezzo entro la regione rettangolare definita nella finestra di visualizzazione grafica. Usando questa opzione, il software non genera alcun comando nella routine di misurazione.
Per eseguire la messa a fuoco, usare la scheda Vision nella finestra per spostare o ridimensionare il bersaglio rettangolare sulla parte desiderata del pezzo, e selezionare uno dei pulsanti di messa a fuoco. La macchina metterà a fuoco sull'area specificata del bersaglio, visualizzerà la posizione ottimale del fuoco in sovrapposizione sulla scheda Vision e visualizzerà in un grafico la curva della messa a fuoco.
Se si sceglie la modalità della doppia passata, il grafico non mostrerà prima la passata iniziale, la solo la passata finale.
Per ottenere la massima accuratezza e ripetibilità, eseguire la focalizzazione con il maggior ingrandimento disponibile.
È possibile impostare i parametri specifici della messa a fuoco di un elemento nella scheda Bersagli, selezionando l'insieme dei parametri della messa a fuoco. Vedere "Casella degli strumenti del tastatore - scheda Bersagli".
Nella scheda Vision verranno visualizzati dei messaggi che segnaleranno l'avvenuta messa a fuoco e forniranno indicazioni in merito.
Se il messaggio è preceduto da "Avvertenza", il valore della messa a fuoco è stato calcolato, ma la precisione può essere migliorata tenendo presente quanto riportato nel messaggio. Questo segnalerà se la velocità è eccessiva, se il rettangolo della messa a fuoco è troppo piccolo o se l'ingrandimento non è sufficiente.
Se il messaggio è preceduto da "Errore", il calcolo della messa a fuoco non è riuscito e quindi è stata ripristinata la posizione focale precedente.
