Casella degli strumenti del tastatore: scheda Bersagli
Casella degli strumenti del tastatore: scheda Bersagli
Questa scheda appare solo quando si definisce e usa un tastatore Vision supportato.
La scheda Bersagli mostra i parametri di rilevazione e messa a fuoco dei bordi che saranno usati per misurare un elemento.
Quando si usa un tastatore Vision, si potrebbe desiderare di modificare e provare i bersagli. Questa opzione premette di suddividere il bersaglio predefinito in bersagli secondari, ciascuno dei quali ha il proprio insieme di parametri. As esempio, è possibile misurare un cerchio usando il bersaglio singolo predefinito, o suddividere il cerchio in diversi archi, ognuno dei quali ha i propri parametri. Questi parametri comprendono il metodo di rilevazione dei bordi, l'illuminazione, la densità di punti, ecc.

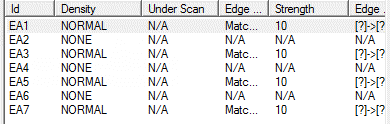

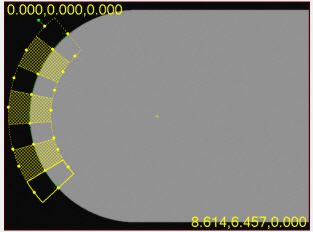

Esempio di arco che mostra diversi bersagli, con quattro regioni attive (normali). Si noti che ogni bersaglio dell'elenco ha il proprio insieme di parametri.
I bersagli di un elemento e i parametri usati loro associati sono visualizzati anche nell'elenco dei bersagli all'interno della scheda. È possibile definire più di un bersaglio. Se si selezionano uno o più bersagli in questo elenco. è possibile vederli in grassetto nella scheda Vision della finestra di visualizzazione grafica.
Fare doppio clic sulle voci dell'elenco per modificare i parametri dei relativi bersagli. È possibile modificare più bersagli contemporaneamente selezionando più righe nella casella degli strumenti del tastatore e facendo clic con il pulsante destro del mouse.
I bersagli sono visualizzati sia nella scheda Vision che nella scheda CAD. Anche se è possibile dimensionare i bersagli in entrambe le viste, poiché sono bidimensionali è più facile farlo nella scheda Vision che usa anch'essa una visualizzazione bidimensionale del pezzo.
